أبعاد أسطوانة القفل
| المواصفات | الأبعاد الواردة في وثائق الطراز |
|---|---|
| أبعاد A | 29.5 mm |
| أبعاد B | 39.5 mm |
| الطول الكلي L | 69 mm |
قس طول الجانبين انطلاقًا من برغي التثبيت. تحقّق من شكل مقطع الأسطوانة وكامة التشغيل وإصدار الأسطوانة.
تصفّح الدليل ذي الصلةالمواصفات
- نظام المفاتيح
- Asix P8
- البنية
- أسطوانة مزدوجة الطرف بمحور مقبض دوار
- المقاس التجاري
- 30/40
- أبعاد A
- 29.5 mm
- أبعاد B
- 39.5 mm
- الطول الكلي L
- 69 mm
- بنية الترميز
- 8 مواضع دبابيس: 6 فعالة و 2 غير فعالة
- بنية جسم القفل
- جسم ونواة من النحاس الأصفر
- نوع المفتاح
- مفتاح مسطح من النحاس الأصفر المطلي بالنيكل، قابل للإدخال بالاتجاهين
- آلية التشغيل
- تشغيل بمحور مقبض دوار
تشغيل هذه المواصفة وأبعادها

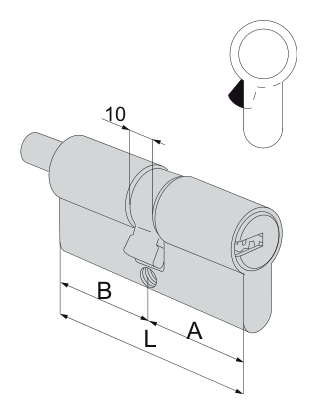

يقع محور المقبض الدوار المبيّن للطراز 10Q31282012 في الجانب B؛ الجسم B=39.5 mm وجهة المفتاح A=29.5 mm، لا تشمل L=69 mm محور المقبض الدوار البارز. المقبض الدوار نفسه عنصر تشغيل يجب التحقق منه على حدة، لا تعني النسخة ذات المحور إرفاق مقبض دوار كامل.
نظام المفاتيح والتحقق من التركيب
طول نصل مفتاح هذه السلسلة 17 mm وسماكته 2.9 mm، مع إدراج البطاقة الشخصية. يمكن استخدام أبعاد المفتاح للتحقق من مساحة مدخل حلقة الحماية، ولا تثبت قابلية أنظمة المفاتيح المختلفة للعمل بالمفتاح نفسه.
عند الاختيار، سجّل للطراز 10Q31282012 مقاسه التجاري 30/40 أولًا، ثم راجع الأبعاد الفعلية 29.5+39.5=69 mm وفق الرسم. المقاس التجاري معرّف للطلب، لا يجوز جمع العددين الصحيحين مباشرة واعتبار الناتج الطول الخارجي الفعلي.
القيود
- تُقاس الأبعاد انطلاقًا من المرجع المركزي في رسم الكتالوج؛ ولا تعني A وB تلقائيًا خارج الباب وداخله. يجب أيضًا التحقق من واجهة الكامة مع جسم القفل وسماكة الباب وحلقات الزينة عند التركيب.
- لا تثبت الطرازات والأبعاد الواردة في الكتالوج توافر المخزون الحالي أو اعتماد مجموعة الباب كاملة؛ تحقق قبل الشراء من لوحة بيانات المنتج المورّد فعليًا ووثائق التركيب الخاصة بالمصنّع.
- يسرد الكتالوج مقابض السلاسل 06353 و06355 و06356 و06357 كخيارات عند الطلب، ولا تُعد تجهيزًا قياسيًا لهذا الصف.
