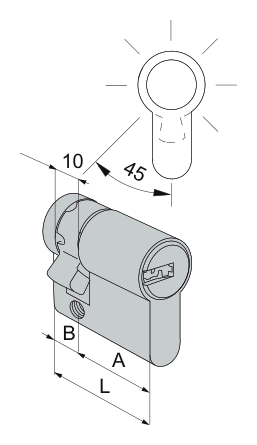

أبعاد المنتج
| المواصفات | الأبعاد الواردة في وثائق الطراز |
|---|---|
| أبعاد A | 29.5 mm |
| أبعاد B | 10 mm |
| الطول الكلي L | 39.5 mm |
قارن الأبعاد الكلية ونقاط التثبيت بوثائق المنتج المحدد.
تصفّح الدليل ذي الصلةالمواصفات
- نظام المفاتيح
- Asix P8
- البنية
- نصف أسطوانة
- المقاس التجاري
- 30/10
- أبعاد A
- 29.5 mm
- أبعاد B
- 10 mm
- الطول الكلي L
- 39.5 mm
- بنية الترميز
- 8 مواضع دبابيس: 6 فعالة و 2 غير فعالة
- بنية جسم القفل
- جسم ونواة من النحاس الأصفر
- نوع المفتاح
- مفتاح مسطح من النحاس الأصفر المطلي بالنيكل، قابل للإدخال بالاتجاهين
- آلية التشغيل
- كامة قابلة للضبط في 8 مواضع
تشغيل هذه المواصفة وأبعادها
يتيح 10Q31402012 تشغيل المفتاح من جانب واحد فقط، A=29.5 mm، القسم الآخر B=10 mm؛ لا تعني المقاسات التجارية 30/10 وجود أسطوانة مزدوجة الطرف تقبل المفتاح من الجانبين. كامة قابلة للضبط في 8 مواضع، عند المطابقة، تحقق من زاوية البدء ومتطلبات تحريك جسم القفل.
نظام المفاتيح والتحقق من التركيب
طول نصل مفتاح هذه السلسلة 17 mm وسماكته 2.9 mm، مع إدراج البطاقة الشخصية. يمكن استخدام أبعاد المفتاح للتحقق من مساحة مدخل حلقة الحماية، ولا تثبت قابلية أنظمة المفاتيح المختلفة للعمل بالمفتاح نفسه.
عند الاختيار، سجّل للطراز 10Q31402012 مقاسه التجاري 30/10 أولًا، ثم راجع الأبعاد الفعلية 29.5+10=39.5 mm وفق الرسم. المقاس التجاري معرّف للطلب، لا يجوز جمع العددين الصحيحين مباشرة واعتبار الناتج الطول الخارجي الفعلي.
القيود
- تُقاس الأبعاد انطلاقًا من المرجع المركزي في رسم الكتالوج؛ ولا تعني A وB تلقائيًا خارج الباب وداخله. يجب أيضًا التحقق من واجهة الكامة مع جسم القفل وسماكة الباب وحلقات الزينة عند التركيب.
- لا تثبت الطرازات والأبعاد الواردة في الكتالوج توافر المخزون الحالي أو اعتماد مجموعة الباب كاملة؛ تحقق قبل الشراء من لوحة بيانات المنتج المورّد فعليًا ووثائق التركيب الخاصة بالمصنّع.
المصادر
CISA 2026 الكتالوج الإنجليزي، الصفحة الفعلية 104 / الصفحة المطبوعة 100تُعرض وثائق الشركات المصنّعة بلغتها الأصلية.
