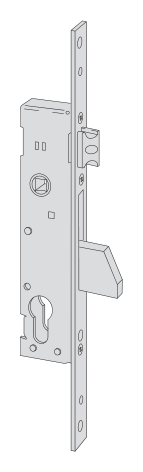

أبعاد القفل وموضع تركيبه
| المواصفات | الأبعاد الواردة في وثائق الطراز |
|---|---|
| مسافة الارتداد | 25 mm |
| عرض الصفيحة الأمامية | 25 mm |
| مقاس المحور المربع | 8 mm |
| المسافة بين محوري المقبض والأسطوانة | 85 mm |
طابق المسافة من اللوحة الأمامية إلى محور القفل، والمسافة بين المحاور، واللوحة الأمامية ونقاط التثبيت مع رسم الطراز المحدد.
تصفّح الدليل ذي الصلةالمواصفات
- سلسلة المنتجات
- 46815
- مسافة الارتداد
- 25 mm
- نوع الباب المناسب
- باب شبكي
- بنية جسم القفل
- مزلاج مستطيل مطلي بالنيكل ولسان زنبركي قابل لعكس الاتجاه
- عرض الصفيحة الأمامية
- 25 mm
- مادة علبة القفل
- فولاذ مجلفن
- مادة الصفيحة الأمامية
- فولاذ مقاوم للصدأ
- مقاس المحور المربع
- 8 mm
- المسافة بين محوري المقبض والأسطوانة
- 85 mm
- نطاق ضبط اللسان الزنبركي
- 11–17 mm
- اتجاه اللسان الزنبركي
- قابل لعكس الاتجاه
اختيار البنية وأبعاد التركيب
يقابل هذا الصف من 46815 مسافة ارتداد ثابتة 25 mm. يجب التحقق من المسافة بين مرجع الصفيحة الأمامية عند حافة الباب ومحور مركز الأسطوانة، ولا يجوز الاستعاضة عنها بالعمق الكلي لعلبة القفل. يمكن ضبط اللسان الزنبركي القابل لعكس الاتجاه ضمن 11–17 mm؛ لا يغير ضبط اللسان الزنبركي مسافة الارتداد الثابتة لهذا الطراز.
يجب أن تتوافق بنية تركيب الباب الشبكي مع المزلاج المطلي بالنيكل واللسان الزنبركي القابل لعكس الاتجاه. لا يدرج هذا الصف وصلة قضبان التمديد ضمن خصائص التجهيز، يجب الاختيار وفق قائمة الملحقات الفعلية لهذه السلسلة.
المسافة بين محوري المقبض والأسطوانة 85 mm، وهي بُعد تركيب باتجاه مختلف عن مسافة الارتداد 25 mm. يجب التحقق من طول الأسطوانة وزينة جانبي الباب لكل باب على حدة.
القيود
- يوضح رسم مسافة الارتداد مرجع القياس من الصفيحة الأمامية إلى محور الأسطوانة فقط، وليس رسمًا للشكل الخارجي أو الفتحات أو التركيب.
- تحقق من الأسطوانة وقضبان التمديد وصفائح الاستقبال وغيرها من الملحقات وفق الطراز المحدد؛ ولا تُعد الملحقات المتاحة عند الطلب في الكتالوج تجهيزات قياسية.
- لا يعني اعتماد السلسلة أو ملاءمتها أن أي مجموعة أبواب كاملة تستوفي التصنيف المعني حاليًا.
المصادر
CISA 2026 الكتالوج الإنجليزي، الصفحة الفعلية 177 / الصفحة المطبوعة 173تُعرض وثائق الشركات المصنّعة بلغتها الأصلية.
