أبعاد القفل وموضع تركيبه
| المواصفات | الأبعاد الواردة في وثائق الطراز |
|---|---|
| عرض الصفيحة الأمامية | 24 mm |
| المسافة بين المحاور | 85 mm |
| سماكة الصفيحة الأمامية | 3 mm |
طابق المسافة من اللوحة الأمامية إلى محور القفل، والمسافة بين المحاور، واللوحة الأمامية ونقاط التثبيت مع رسم الطراز المحدد.
تصفّح الدليل ذي الصلةالمواصفات
- السلسلة
- Multitop MATIC
- طريقة التحريك
- ميكانيكي
- بنية الإقفال
- لسان زنبركي / مزلاج مستطيل تلقائي بنقطة واحدة
- مسافة الارتداد E
- 45 mm
- عرض الصفيحة الأمامية
- 24 mm
- شكل الصفيحة الأمامية
- مسطح
- مادة الصفيحة الأمامية
- فولاذ مقاوم للصدأ
- واجهة أسطوانة القفل
- تُطلب الأسطوانة الأوروبية بشكل منفصل
- المسافة بين المحاور
- 85 mm
- سماكة الصفيحة الأمامية
- 3 mm
- ضبط اللسان الزنبركي للقفل الرئيسي
- 10–16 mm
- ضبط عنصر الاستشعار ذي الإرجاع التلقائي
- 9–15 mm
أبعاد التركيب والصفيحة الأمامية
مسافة ارتداد هذا الطراز 45 mm، عرض الصفيحة الأمامية 24 mm والمسافة بين المحاور 85 mm. يجب مطابقة مسافة الارتداد الأفقية والمسافة الرأسية بين المحاور كلًّا على حدة، ولا يجوز الاستعاضة عنهما بسماكة الباب.

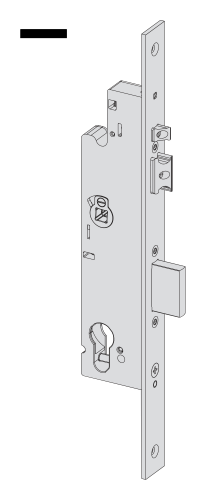

بنية الإقفال والملحقات
تتفاعل بنية الإقفال التلقائي مع إطار الباب عبر عنصر استشعار إرجاع قابل للضبط. تحقق من نطاق ضبط اللسان الرئيسي 10–16 mm وعنصر الاستشعار 9–15 mm كلًّا على حدة، ولا تستخدم موضعًا بدل الآخر. لا يعني التجهيز الميكانيكي في هذه الصفحة إرفاق محرك أو ملحق لتثبيت الفتح.
تتناول هذه الصفحة تجهيزًا ميكانيكيًا؛ وعند الحاجة إلى محرك أو جهاز تثبيت الفتح أو صفيحة استقبال كهربائية، يجب التحقق من الطرازات المتوافقة مع الملحق المعني.
القيود
- يوضح رسم الأبعاد علاقات الأبعاد المحددة فقط، ولا يمثل شكل المنتج أو مواضع ثقوب التثبيت أو قالب التركيب.
- تحقق من فتحات الاستقبال والوصلات وملاءمة نظام الباب الكامل وفق وثائق تركيب المصنّع لهذا الطراز.
المصادر
CISA الكتالوج الإنجليزي، الصفحة المطبوعة 206 / الصفحة PDF210تُعرض وثائق الشركات المصنّعة بلغتها الأصلية.
