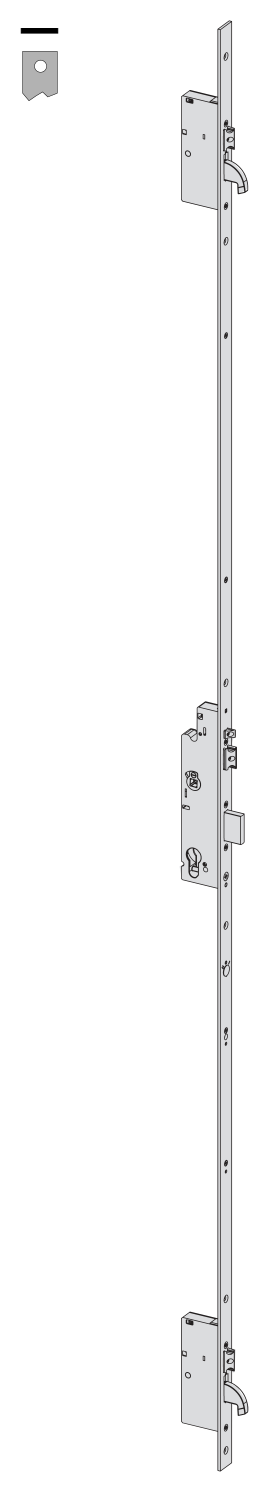

CISA 14P010400 Multitop MATIC EXIT قفل ميكانيكي (مسافة الارتداد 40 mm／ المسافة بين المحاور 92 mm)

أبعاد القفل وموضع تركيبه

طابق المسافة من اللوحة الأمامية إلى محور القفل، والمسافة بين المحاور، واللوحة الأمامية ونقاط التثبيت مع رسم الطراز المحدد.

المواصفات

السلسلة

Multitop MATIC EXIT

طريقة التحريك

ميكانيكي

بنية الإقفال

قفل هروب تلقائي

مسافة الارتداد E

40 mm

عرض الصفيحة الأمامية

24 mm

شكل الصفيحة الأمامية

مسطح

مادة الصفيحة الأمامية

فولاذ مقاوم للصدأ

واجهة أسطوانة القفل

تُطلب الأسطوانة الأوروبية بشكل منفصل

المسافة بين المحاور

92 mm

سماكة الصفيحة الأمامية

3 mm

طول الصفيحة الأمامية

2300 mm

مقدار الضبط العلوي

350 mm

مقدار الضبط السفلي

150 mm

ضبط اللسان الزنبركي للقفل الرئيسي

10–16 mm

ضبط عنصر الاستشعار ذي الإرجاع التلقائي

9–15 mm

وظيفة تشغيل الهروب

A

محور المقبض المربع

8 mm

أبعاد التركيب والصفيحة الأمامية

مسافة ارتداد هذا الطراز 40 mm، عرض الصفيحة الأمامية 24 mm والمسافة بين المحاور 92 mm. يجب مطابقة مسافة الارتداد الأفقية والمسافة الرأسية بين المحاور كلًّا على حدة، ولا يجوز الاستعاضة عنهما بسماكة الباب. طول الصفيحة الأمامية 2300 mm، الضبط المسموح به عند الطرف العلوي 350 mm والطرف السفلي 150 mm؛ هذه بيانات تجهيز الصفيحة الأمامية، ولا تعني إمكانية تقصيرها بحرية أو ملاءمتها تلقائيًا لضلفة بالارتفاع نفسه.

بنية الإقفال والملحقات

وظيفة A: يُفتح من الداخل باستخدام جهاز الهروب المتوافق، تشغيل اللسان الزنبركي والمزلاج المستطيل من الخارج بالمفتاح. يجب أن يتوافق جسم القفل مع الأجهزة وصفيحة الاستقبال ونظام ضلفة الباب المذكورة في الكتالوج، ولا يجوز اعتبار جسم القفل منفردًا إثباتًا لاعتماد الباب الكامل.

تتناول هذه الصفحة تجهيزًا ميكانيكيًا؛ وعند الحاجة إلى محرك أو جهاز تثبيت الفتح أو صفيحة استقبال كهربائية، يجب التحقق من الطرازات المتوافقة مع الملحق المعني.

القيود

• يوضح رسم الأبعاد علاقات الأبعاد المحددة فقط، ولا يمثل شكل المنتج أو مواضع ثقوب التثبيت أو قالب التركيب.
• تحقق من فتحات الاستقبال والوصلات وملاءمة نظام الباب الكامل وفق وثائق تركيب المصنّع لهذا الطراز.
