أبعاد القفل المعلّق والقوس
| المواصفات | الأبعاد الواردة في وثائق الطراز |
|---|---|
| عرض جسم القفل A | 77 mm |
| العرض الصافي للقوس C | 37 mm |
| قطر القوس D | 12 mm |
| الارتفاع الصافي للقوس L | 17 mm |
| سماكة جسم القفل S | 29.2 mm |
قارن قطر القوس وعرضه الداخلي وطوله بفتحات حلقات تثبيت القفل. تحقّق من الخلوص اللازم للفتح.
تصفّح الدليل ذي الصلةالمواصفات
- السلسلة / نظام المفاتيح
- Locking Line غلاف حماية فولاذي
- البنية
- قفل معلق بقضيب عرضي
- عرض جسم القفل A
- 77 mm
- العرض الصافي للقوس C
- 37 mm
- قطر القوس D
- 12 mm
- الارتفاع الصافي للقوس L
- 17 mm
- سماكة جسم القفل S
- 29.2 mm
- مادة جسم القفل
- نحاس أصفر مصمت، غلاف حماية من فولاذ مقسّى مطلي بالنيكل
- مادة القوس
- فولاذ مقسّى مطلي بالنيكل
- عدد الدبابيس في الكتالوج
- 5
- صفيحة حماية الأسطوانة
- فولاذ معالج بالكربنة والنتردة (يسردها الكتالوج لهذا الطراز فقط)
الخلوص وملاءمة عروة الإغلاق
خلوص قوس هذا الطراز هو C=37 mm وL=17 mm، قطر القوس D=12 mm؛ عرض جسم القفل A=77 mm والسماكة S=29.2 mm.
يمثل C وL اتجاهي الخلوص في التجويف أسفل القضيب العرضي. عند التحقق من عروة الإغلاق، يجب أيضًا فحص إمكانية مرور القضيب العرضي عبر الفتحة وتوافر مساحة كافية حول جسم القفل، ولا يجوز الاختيار بناءً على العرض الخارجي لجسم القفل وحده.
المفتاح ونطاق المواد والبنية
تستخدم هذه السلسلة جسمًا نحاسيًا مع غلاف خارجي من الفولاذ المقسّى، وتختلف عن بنية الجسم الفولاذي الكامل. يمر القوس أفقيًا عبر التجويف؛ يجب التحقق من خلوص التجويف وقطر القوس معًا عند الاختيار.
القيود
- تُستخدم أبعاد الكتالوج للاختيار الأولي؛ وتعتمد هيئة المنتج ومساحة الفتح والتجهيزات المورّدة على تعليمات المصنّع للطراز المعني.

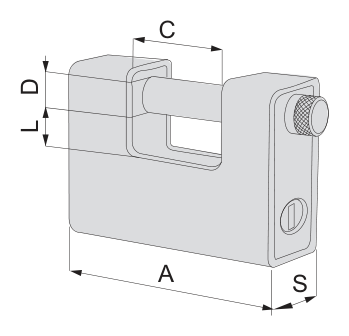

- يوضح الرسم الأصلي اتجاهات القياس الثلاثة C وL وD فقط، ولا يمثل الشكل الفعلي لجسم القفل أو المقياس أو درجة الحماية.
المصادر
CISA الكتالوج الإنجليزي، PDF الصفحة 152 / الصفحة المطبوعة 148تُعرض وثائق الشركات المصنّعة بلغتها الأصلية.
