أبعاد القفل المعلّق والقوس
| المواصفات | الأبعاد الواردة في وثائق الطراز |
|---|---|
| عرض جسم القفل A | 55 mm |
| العرض الصافي للقوس C | 27 mm |
| قطر القوس D | 9.5 mm |
| الارتفاع الصافي للقوس L | 39 mm |
| سماكة جسم القفل S | 27.5 mm |
قارن قطر القوس وعرضه الداخلي وطوله بفتحات حلقات تثبيت القفل. تحقّق من الخلوص اللازم للفتح.
تصفّح الدليل ذي الصلةالمواصفات
- السلسلة / نظام المفاتيح
- نسخة متوافقة مع نصف أسطوانة أوروبية
- البنية
- قفل معلق بقوس على شكل U
- عرض جسم القفل A
- 55 mm
- العرض الصافي للقوس C
- 27 mm
- قطر القوس D
- 9.5 mm
- الارتفاع الصافي للقوس L
- 39 mm
- سماكة جسم القفل S
- 27.5 mm
- مادة جسم القفل
- نحاس أصفر مصمت
- مادة القوس
- فولاذ خاص
- تجهيز الأسطوانة
- نصف الأسطوانة الأوروبية 30/10 mm يُشترى منفصلًا
الخلوص وملاءمة عروة الإغلاق
خلوص قوس هذا الطراز هو C=27 mm وL=39 mm، قطر القوس D=9.5 mm؛ عرض جسم القفل A=55 mm والسماكة S=27.5 mm.
C هو العرض الصافي بين جانبي القوس من الداخل، L هو الارتفاع الصافي أسفل القوس؛ D يصف قطر قضيب القوس. قطر ثقب العروة والمسافة بين العروات قيدان مختلفان، ولا يعني توافر ارتفاع صافٍ كافٍ إمكانية تمرير القوس.
المفتاح ونطاق المواد والبنية
جسم القفل متوافق مع نصف الأسطوانة الأوروبية 30/10 mm، يجب شراء الأسطوانة منفصلة. تتضمن أمثلة التوافق في الكتالوج Asix 1.0E304.02.0 ووC2000 1.0G304.02.0 وC3000 1.0N314.02.0؛ ولا يجوز افتراض توافق أي أسطوانة لمجرد تشابه المظهر.
القيود
- تُستخدم أبعاد الكتالوج للاختيار الأولي؛ وتعتمد هيئة المنتج ومساحة الفتح والتجهيزات المورّدة على تعليمات المصنّع للطراز المعني.

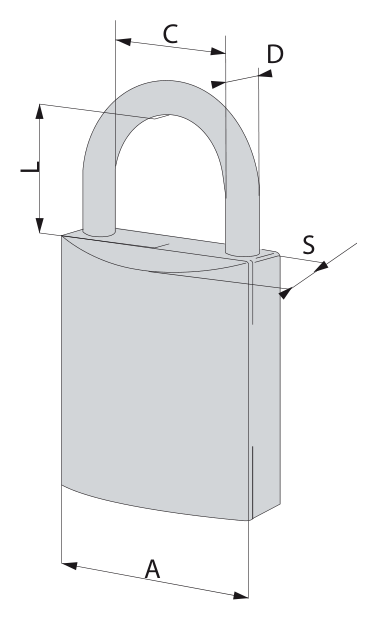

- يوضح الرسم الأصلي اتجاهات القياس الثلاثة C وL وD فقط، ولا يمثل الشكل الفعلي لجسم القفل أو المقياس أو درجة الحماية.
المصادر
CISA الكتالوج الإنجليزي، PDF الصفحة 149 / الصفحة المطبوعة 145تُعرض وثائق الشركات المصنّعة بلغتها الأصلية.
