CISA 144227150 قفل قصير بلسان يشغّله المقبض (مسافة الارتداد 15 mm، الصفيحة الأمامية 16 mm)

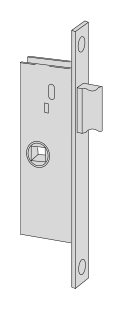

أبعاد القفل وموضع تركيبه

طابق المسافة من اللوحة الأمامية إلى محور القفل، والمسافة بين المحاور، واللوحة الأمامية ونقاط التثبيت مع رسم الطراز المحدد.

المواصفات

البنية

قفل قصير بلسان يشغّله المقبض

مسافة الارتداد E

15 mm

عرض الصفيحة الأمامية

16 mm

تشطيب علبة القفل

مجلفن

تشطيب الصفيحة الأمامية

مجلفن

ارتفاع علبة القفل

85 mm

اتجاه اللسان الزنبركي

مناسب لليمين واليسار

تحريك اللسان الزنبركي

تشغيل بالمقبض

أبعاد التركيب والواجهات

مسافة الارتداد E في الكتالوج هي 15 mm، عرض الصفيحة الأمامية 16 mm. تحقق من البعدين كلًّا على حدة؛ يُقاس عرض الصفيحة الأمامية بين حافتيها الخارجيتين اليمنى واليسرى، يجب مطابقة مرجع تركيب مسافة الارتداد مع الرسم الكامل للطراز، ولا يجوز الاستعاضة عنها بسماكة الباب.

يجب التحقق من فتحات الباب وفق عناصر التشغيل المحددة، ولا يجوز استنتاج واجهة الأسطوانة أو المقبض من مظهر علبة القفل القصيرة فقط.

شروط الإقفال والتشغيل

يُشغّل المقبض لسان علبة القفل القصيرة هذه؛ 85 mm هو ارتفاع علبة القفل، ولا يمثل طول الصفيحة الأمامية. يجب التأكد من موضع فتحة المقبض في الباب عند الاختيار، ولا يكفي النظر إلى موضع الأسطوانة.

القيود

• يجب مراجعة رسم التركيب الكامل للتحقق من الطول الكلي للصفيحة الأمامية ومواضع ثقوب التثبيت وأبعاد فتحات الاستقبال؛ فرسم عرض الصفيحة ليس قالبًا للفتحات.
• لا تنطبق قيم الجهد والتيار الكهربائي في الكتالوج على البنية الميكانيكية في هذه الصفحة؛ لا تستنتج هذه الصفحة تصنيف مقاومة الحريق أو أمان الباب الكامل.
