CISA 52731 Kunci tanam tugas berat untuk kamar mandi dan kamar tidur (jarak tepi 70 mm; 152731700)

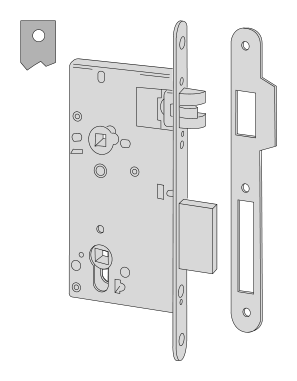

Dimensi kunci dan pemasangan

Cocokkan jarak sumbu kunci dari pelat muka, jarak antarsumbu, pelat muka, dan titik pemasangan dengan gambar teknis model tersebut.

Spesifikasi

Jarak tepi

70 mm

Lebar pelat muka

22 mm

Rumah kunci

Baja berlapis seng

Lidah pegas

Struktur senyap berlapis nikel dengan arah yang dapat dibalik

Ujung pelat muka

Ujung bulat

Jarak antarsumbu

85 mm

Konfigurasi lidah kunci

Gerendel dan lidah pegas

Jumlah putaran gerendel

1

Penggerak gerendel

8 mm Poros persegi

Penggerak lidah pegas

Gagang di kedua sisi

Struktur dan pengoperasian varian ini

152731700 merupakan baris pemesanan tertentu dalam seri 52731 dengan jarak tepi 70 mm. Versi kamar mandi dan kamar tidur ini mengoperasikan gerendel melalui poros persegi 8 mm, berbeda dari pengoperasian silinder anak kunci pada kunci pintu masuk biasa. Pastikan komponen privasi dalam dan luar sesuai dengan badan kunci, jarak antarsumbu 85 mm yang sama saja tidak menjamin dapat saling menggantikan.

Cara memeriksa dimensi pemasangan

Jarak tepi model ini adalah 70 mm, yaitu jarak dari acuan yang ditentukan pada pelat muka tepi pintu ke sumbu pengoperasian. Lebar pelat muka, jarak antarsumbu dan kedalaman luar badan kunci diukur dalam arah yang berbeda, keduanya tidak dapat saling menggantikan.

Saat mengganti, catat nomor lengkap kunci lama, bentuk ujung pelat muka, komponen pengoperasian dalam dan luar pintu, serta posisi pelat penerima; saat mengubah arah bukaan atau batang penghubung, pastikan sambungan sesuai petunjuk produk.

Batasan

• Sertifikasi seri serta keterangan tahan api atau evakuasi dalam katalog tidak menjamin model ini memenuhi persyaratan saat ini pada sembarang rangkaian pintu.
• Periksa aksesori menurut model dan petunjuk pemasangan terkait; silinder, batang, dan roset yang tersedia atas permintaan bukan perlengkapan standar.

Sumber

Dokumen produsen tersedia dalam bahasa aslinya.
