CISA 146230350 Kunci mekanis dengan badan berlidah putar (Jarak tepi 35 mm)

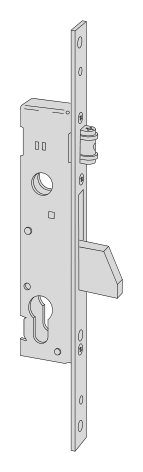

Dimensi kunci dan pemasangan

Cocokkan jarak sumbu kunci dari pelat muka, jarak antarsumbu, pelat muka, dan titik pemasangan dengan gambar teknis model tersebut.

Spesifikasi

Seri

Badan kunci dengan lidah putar

Cara penggerakan

Mekanis

Struktur penguncian

Gerendel dan rol yang dapat disetel

Jarak tepi E

35 mm

Lebar pelat muka

22 mm

Profil pelat muka

Datar

Bahan pelat muka

Baja tahan karat

Sambungan silinder

Silinder profil Eropa dipesan terpisah

Penyetelan rol

2.5–16.5 mm

Konfigurasi titik penguncian tambahan

Kelompok pemesanan ini tidak mencantumkan persiapan batang penghubung tambahan

Dimensi pemasangan dan pelat muka

Jarak tepi model ini 35 mm, lebar pelat muka 22 mm. Saat memeriksa alur tepi pintu, pastikan juga posisi sebenarnya lubang pengikat dan silinder.

Struktur penguncian dan komponen pendukung

Rol yang dapat disetel berfungsi memosisikan daun pintu, gerendel melakukan penguncian. Periksa kontak rol dan lubang penerima lidah kunci secara terpisah, jangan menganggap rol sebagai lidah pegas yang digerakkan gagang.

Halaman ini menjelaskan konfigurasi mekanis. Jika membutuhkan motor, perangkat penahan terbuka, atau pelat penerima elektrik, periksa model yang kompatibel dengan aksesori tersebut.

Batasan

• Gambar dimensi hanya menjelaskan hubungan ukuran yang disebutkan; bukan bentuk produk, posisi lubang pengikat, atau mal pemasangan.
• Periksa lubang penerima, komponen penghubung, dan kesesuaian sistem pintu lengkap menurut petunjuk pemasangan produsen untuk model ini.

Sumber

Dokumen produsen tersedia dalam bahasa aslinya.
