Name: CISA 146425350 Kunci mekanis multipoin dengan gerendel putar (Jarak tepi 35 mm / Jarak antarsumbu 85 mm)
Brand: CISA

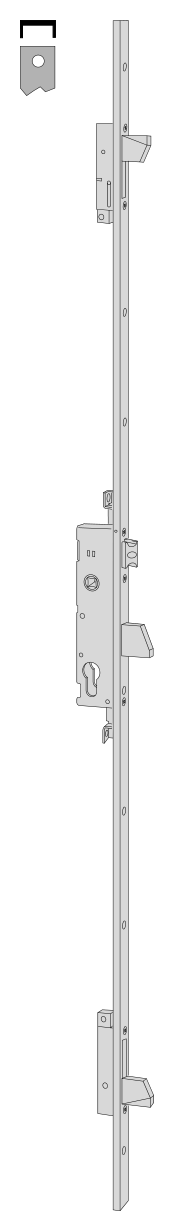

CISA 146425350 — Ilustrasi struktur seri, bukan foto varian ukuran ini; periksa spesifikasi model. — Ilustrasi struktur seri, bukan foto varian ukuran ini; periksa spesifikasi model.Sumber gambar

CISA 146425350 dengan lebar pelat muka 24 milimeter, diukur mendatar antara kedua tepi luar — Diagram dimensi sebagian yang dibuat situs ini berdasarkan lebar pelat muka dalam katalog; garis pemutus di atas dan bawah tidak menunjukkan panjang total, bukan gambar wujud produk atau gambar pemasangan.

Dimensi kunci dan pemasangan

Dimensi dari dokumentasi model
Spesifikasi	Dimensi dari dokumentasi model
Lebar pelat muka	24 mm
Jarak antarsumbu	85 mm
Panjang pelat muka	2600 mm

Cocokkan jarak sumbu kunci dari pelat muka, jarak antarsumbu, pelat muka, dan titik pemasangan dengan gambar teknis model tersebut.

Jelajahi direktori terkait

Spesifikasi

Seri: Kunci multipoin dengan gerendel putar
Cara penggerakan: Mekanis
Struktur penguncian: Gerendel di tiga posisi samping dan lidah pegas yang dapat disetel
Jarak tepi E: 35 mm
Lebar pelat muka: 24 mm
Profil pelat muka: Bentuk U
Bahan pelat muka: Baja bercat hitam
Sambungan silinder: Silinder profil Eropa dipesan terpisah
Jarak antarsumbu: 85 mm
Kedalaman penampang berbentuk U: 7 mm
Panjang pelat muka: 2600 mm
Rentang penyetelan atas: 650 mm
Rentang penyetelan bawah: 150 mm
Penyetelan lidah pegas: 11–17 mm

Dimensi pemasangan dan pelat muka

Jarak tepi model ini 35 mm, lebar pelat muka 24 mm, jarak antarsumbu 85 mm. Jarak tepi mendatar dan jarak antarsumbu vertikal harus dicocokkan secara terpisah, ketebalan pintu tidak dapat menggantikannya. Panjang pelat muka 2600 mm, penyetelan yang diizinkan di ujung atas 650 mm, ujung bawah 150 mm; ini merupakan data konfigurasi pelat muka, tidak berarti boleh dipotong sembarangan atau otomatis sesuai dengan daun pintu setinggi itu. Kedalaman penampang berbentuk U berbeda dari ketebalan pelat datar, periksa alur tepi pintu menurut penampangnya.

Struktur penguncian dan komponen pendukung

Lidah pegas memosisikan daun pintu saat menutup, gerendel berfungsi mengunci; saat pemasangan, periksa permukaan kontak lidah pegas secara terpisah, lubang penerima gerendel dan posisi pengoperasian silinder.

Halaman ini menjelaskan konfigurasi mekanis. Jika membutuhkan motor, perangkat penahan terbuka, atau pelat penerima elektrik, periksa model yang kompatibel dengan aksesori tersebut.

Batasan

Gambar dimensi hanya menjelaskan hubungan ukuran yang disebutkan; bukan bentuk produk, posisi lubang pengikat, atau mal pemasangan.
Periksa lubang penerima, komponen penghubung, dan kesesuaian sistem pintu lengkap menurut petunjuk pemasangan produsen untuk model ini.
