Name: CISA 144210160 Kunci gerendel tunggal (Jarak tepi 16 mm, pelat muka 20 mm)
Brand: CISA

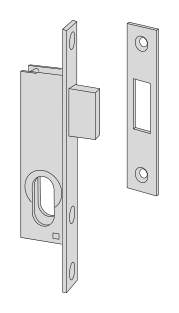

CISA 144210160 — Ilustrasi struktur seri, bukan foto varian ukuran ini; periksa spesifikasi model. — Ilustrasi struktur seri, bukan foto varian ukuran ini; periksa spesifikasi model.Sumber gambar

CISA 144210160 dengan lebar pelat muka 20 milimeter, diukur mendatar antara kedua tepi luar — Diagram dimensi sebagian yang dibuat situs ini berdasarkan lebar pelat muka dalam katalog; garis pemutus di atas dan bawah tidak menunjukkan panjang total, bukan gambar wujud produk atau gambar pemasangan.

Dimensi kunci dan pemasangan

Dimensi dari dokumentasi model
Spesifikasi	Dimensi dari dokumentasi model
Jarak tepi E	16 mm
Lebar pelat muka	20 mm

Cocokkan jarak sumbu kunci dari pelat muka, jarak antarsumbu, pelat muka, dan titik pemasangan dengan gambar teknis model tersebut.

Jelajahi direktori terkait

Spesifikasi

Struktur: Kunci gerendel tunggal
Jarak tepi E: 16 mm
Lebar pelat muka: 20 mm
Lapisan permukaan kotak kunci: Berlapis seng
Lapisan permukaan pelat muka: Berlapis nikel
Sambungan silinder: Silinder oval, dipesan terpisah
Jumlah putaran penguncian (putaran): 1
Lapisan permukaan gerendel: Berlapis nikel
Pelat penerima yang sesuai: Pelat penerima datar baja berlapis nikel 1.07027.00.0

Dimensi dan sambungan pemasangan

Jarak tepi E dalam katalog adalah 16 mm, lebar pelat muka adalah 20 mm. Periksa kedua ukuran secara terpisah; lebar pelat muka diukur antara tepi luar kiri dan kanan, acuan pemasangan jarak tepi harus dicocokkan dengan gambar lengkap model, ketebalan pintu tidak dapat menggantikannya.

Bentuk dan cara pengikatan silinder oval harus dicocokkan tersendiri, tidak dapat langsung diganti dengan silinder profil Eropa.

Kondisi penguncian dan pengoperasian

Struktur ini hanya menyediakan penguncian gerendel, tanpa lidah pegas atau rol. Berdasarkan kebutuhan daun pintu untuk tertahan saat ditutup sehari-hari, periksa tersendiri cara pintu lengkap dipertahankan dalam keadaan tertutup.

Batasan

Periksa panjang total pelat muka, posisi lubang pengikat, dan ukuran lubang penerima pada gambar pemasangan lengkap; diagram lebar pelat muka bukan mal pengeboran.
Tegangan dan arus versi elektrik dalam katalog tidak berlaku untuk struktur mekanis halaman ini; halaman ini tidak menyimpulkan kelas tahan api atau tingkat keamanan pintu lengkap.

Sumber

CISA katalog bahasa Inggris, halaman cetak 264 / halaman PDF268
