Құлыптың және орнату орнының өлшемдері
| Сипаттамалар | Үлгі құжаттарындағы өлшемдер |
|---|---|
| Шет аралығы | 80 mm |
| Маңдайша ені | 22 mm |
| Осьаралық қашықтық | 85 mm |
Кілт осінен шеткі тақтайшаға дейінгі қашықтықты, осьаралық қашықтықты, тақтайшаны және бекіту нүктелерін нақты үлгінің сызбасымен салыстырыңыз.
Тиісті каталогты ашуСипаттамалар
- Шет аралығы
- 80 mm
- Маңдайша ені
- 22 mm
- Құлып корпусы
- Мырыш жалатылған болат
- Қиғаш тілше
- Бағыты ауысатын никель жалатылған үнсіз құрылым
- Маңдайша ұштары
- Дөңгелек ұшты
- Осьаралық қашықтық
- 85 mm
- Ысырма конфигурациясы
- Тек кері итеруден қорғалған тілше
- Басқару
- Екі жақтағы тұтқа не цилиндр тілшені басқарады
- Сыртқы тұтқа шарты
- Ажыратылуы керек
Осы нұсқаның құрылымы мен жұмысы

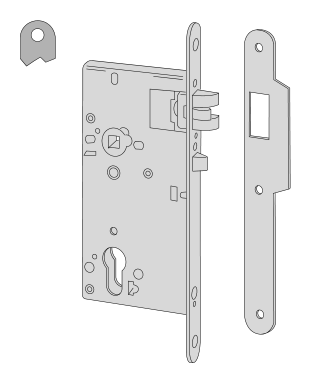

152756800 — 52756 сериясындағы шет аралығы 80 mm болатын нақты тапсырыс жолы. Каталог осы сыртқы есік құлпының сыртқы тұтқасын ажыратуды нақты талап етеді. Таңдағанда сыртқы басқару бөлшегі мен цилиндр сәйкестігін тексеріңіз, екі жақтан еркін өтуге арналған кәдімгі құлып ретінде орнатуға болмайды.
Орнату өлшемдерін тексеру тәсілі
Осы модельдің шет аралығы 80 mm, яғни есік жиегіндегі маңдайшаның белгіленген тірегінен басқару осіне дейінгі аралық. Маңдайша ені, осьаралық қашықтық пен корпус тереңдігі әртүрлі бағыттарды сипаттайды, бірін-бірі алмастырмауы керек.
Ауыстырғанда ескі құлыптың толық нөмірін жазып алыңыз, маңдайша ұшының пішіні, есіктің ішкі-сыртқы басқару бөлшектері мен жауап бөлшегінің орны; ашу бағытын немесе байланысқан тартқыштарды өзгерткенде, интерфейсті өнім нұсқаулығына сай растаңыз.
Шектеулер
- 70 mm жолында 20 әрлеу жұрнағы нақты бар, осы топта тек нақты жолдар сақталған, жұрнақсыз бірдей өлшемді жаңа модель ойдан шығарылмайды.
- Серия сертификаты мен каталогтағы өртке төзімділік не эвакуация сипаттамасы модель кез келген есікке орнатылғанда қазіргі талаптарға сәйкес келеді дегенді білдірмейді.
- Қосалқы бөлшектерді тиісті модель мен орнату нұсқаулығына сай тексеріңіз; сұраныс бойынша берілетін цилиндрлер, тартқыштар мен қаптамалар стандартты жинаққа кірмейді.
Дереккөздер
CISA 2026 ағылшын тіліндегі каталог, PDF беті 350 / баспа беті 346Өндіруші құжаттары түпнұсқа тілінде берілген.
