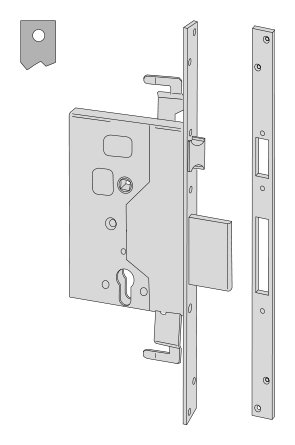

CISA 56255 үш сатылы тілшелі және ысырмалы оймалы құлып (шет аралығы 60 mm; 156255600)

Құлыптың және орнату орнының өлшемдері

Кілт осінен шеткі тақтайшаға дейінгі қашықтықты, осьаралық қашықтықты, тақтайшаны және бекіту нүктелерін нақты үлгінің сызбасымен салыстырыңыз.

Сипаттамалар

Шет аралығы

60 mm

Маңдайша ені

25 mm

Осьаралық қашықтық

85 mm

Ысырма конфигурациясы

Никель жалатылған болат қиғаш тілше мен тік ысырма

Ысырма жүрісінің сатылары

3

Жалғау конфигурациясы

Қосымша құлыптау нүктелеріне дайындық

Жинақтағы жауап бөлшегі

1.06272.00.0

Осы нұсқаның құрылымы мен жұмысы

156255600 — 56255 сериясындағы шет аралығы 60 mm болатын нақты тапсырыс жолы. Осы модель қосымша құлыптау нүктелеріне дайын нұсқаны қолданады, үйлесімді жауап бөлшегі 1.06272.00.0. Шет аралығы 60 mm болып бірдей болса да, қосымша құлыптау нүктесі интерфейсінің айырмасы үйлесімді тартқыштар мен құлыптау орналасуын өзгертеді.

Орнату өлшемдерін тексеру тәсілі

Осы модельдің шет аралығы 60 mm, яғни есік жиегіндегі маңдайшаның белгіленген тірегінен басқару осіне дейінгі аралық. Маңдайша ені, осьаралық қашықтық пен корпус тереңдігі әртүрлі бағыттарды сипаттайды, бірін-бірі алмастырмауы керек.

Ауыстырғанда ескі құлыптың толық нөмірін жазып алыңыз, маңдайша ұшының пішіні, есіктің ішкі-сыртқы басқару бөлшектері мен жауап бөлшегінің орны; ашу бағытын немесе байланысқан тартқыштарды өзгерткенде, интерфейсті өнім нұсқаулығына сай растаңыз.

Шектеулер

• Қосымша ұзартқыш тартқыштар мен еден жауап бөлшектерін нақты жинаққа сай бөлек растаңыз.
• Серия сертификаты мен каталогтағы өртке төзімділік не эвакуация сипаттамасы модель кез келген есікке орнатылғанда қазіргі талаптарға сәйкес келеді дегенді білдірмейді.
• Қосалқы бөлшектерді тиісті модель мен орнату нұсқаулығына сай тексеріңіз; сұраныс бойынша берілетін цилиндрлер, тартқыштар мен қаптамалар стандартты жинаққа кірмейді.

Дереккөздер

Өндіруші құжаттары түпнұсқа тілінде берілген.
