Құлыптың және орнату орнының өлшемдері
| Сипаттамалар | Үлгі құжаттарындағы өлшемдер |
|---|---|
| Маңдайша ені | 22 mm |
| Осьаралық қашықтық | 85 mm |
Кілт осінен шеткі тақтайшаға дейінгі қашықтықты, осьаралық қашықтықты, тақтайшаны және бекіту нүктелерін нақты үлгінің сызбасымен салыстырыңыз.
Тиісті каталогты ашуСипаттамалар
- Серия
- Айналмалы ысырмалы құлып корпусы
- Жетек тәсілі
- Электрлік басқару
- Құлыптау құрылымы
- Тік ысырма мен қиғаш тілше
- Шет аралығы E
- 35 mm
- Маңдайша ені
- 22 mm
- Маңдайша пішіні
- Жалпақ
- Маңдайша материалы
- Тот баспайтын болат
- Цилиндр интерфейсі
- Айқыш кілтті цилиндр бірге беріледі
- Осьаралық қашықтық
- 85 mm
- Номиналды кернеу
- 12 V AC
- Каталогтағы тұтыну тогы
- 3.1 A
- Қиғаш тілшені реттеу
- 10.5–16.5 mm
- Қосымша құлыптау нүктесін жалғау
- Қосымша құлыптау нүктелеріне орын қарастырылған, бұрандалы штифттер ұзартқыш тартқыштарды жалғайды
Орнату өлшемдері мен маңдайша
Осы модельдің шет аралығы 35 mm, маңдайша ені 22 mm, осьаралық қашықтық 85 mm. Көлденең шет аралығын және тік осьаралық қашықтықты бөлек сәйкестендіріңіз, есік қалыңдығымен алмастыруға болмайды.

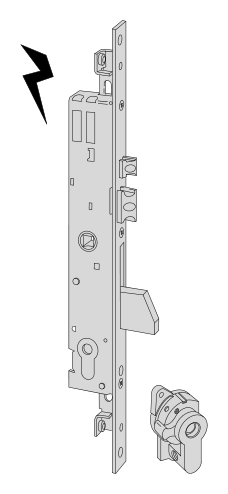

Құлыптау құрылымы мен үйлесімді бөлшектер
Қиғаш тілше есік жармасын жабылғанда орнына келтіреді, тік ысырма құлыптауды атқарады; орнатқанда қиғаш тілшенің жанасу бетін бөлек тексеріңіз, тік ысырманың ұясы және цилиндрдің басқару орны. Осы модельде қосымша құлыптау нүктелері қарастырылған және ұзартқыш тартқыштар бұрандалы штифттермен жалғанады, каталогтағы тартқыштар мен бұрылыс тетіктерін орнату жобасына сай бөлек таңдау керек.
12 V айнымалы ток қорегі мен каталогтағы 3.1 A тұтыну тогын орнату нұсқаулығына сай сәйкестендіру керек, тұрақты токқа ауыстыруға не оны үздіксіз ұстап тұру тогы деп санауға болмайды.
Шектеулер
- Өлшем сызбасы тек көрсетілген өлшемдер байланысын түсіндіреді; ол өнімнің сыртқы пішінін немесе бекіту тесіктерін көрсетпейді және орнату қалыбы емес.
- Жауап ұясының, жалғағыштардың және толық есік жүйесінің жарамдылығын осы модельдің өндіруші орнату құжаттары бойынша тексеріңіз.
Дереккөздер
CISA ағылшын тіліндегі каталог, баспа беті 246 / PDF250 бетіӨндіруші құжаттары түпнұсқа тілінде берілген.
