Name: CISA 52710 — Усиленный врезной замок входной двери, бэксет 90 mm (152710900)
Brand: CISA

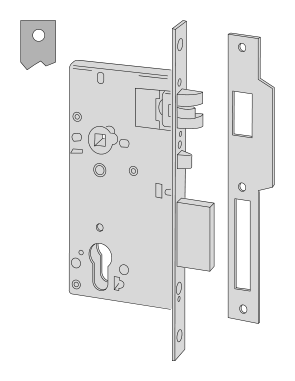

CISA 152710900 — Иллюстрация конструкции серии, не фото данного типоразмера; сверяйте параметры модели. — Иллюстрация конструкции серии, не фото данного типоразмера; сверяйте параметры модели.Источник изображения

152710900 — схема базы измерения бэксета 90 mm; не изображение изделия — Авторская схема по прямо указанным размерам соответствующей модели; Схема не в масштабе и не является шаблоном сверления.

Размеры замка и посадки

Размеры из документации модели
Характеристики	Размеры из документации модели
Бэксет	90 mm
Ширина лицевой планки	22 mm
Межосевое расстояние	85 mm

Сверьте бэксет, межосевое расстояние, планку и точки крепления с чертежом конкретной модели.

Открыть соответствующий каталог

Характеристики

Бэксет: 90 mm
Ширина лицевой планки: 22 mm
Корпус замка: Оцинкованная сталь
Защёлка: Реверсивная никелированная бесшумная конструкция
Концы лицевой планки: Прямоугольные концы
Межосевое расстояние: 85 mm
Конфигурация запорных элементов: Ригель и защёлка с блокировкой отжима
Число оборотов ригеля: 1
Выход ригеля: 25 mm
Управление изнутри и снаружи: Ручка или цилиндр управляют защёлкой, цилиндр управляет ригелем

Конструкция и управление этой комплектации

152710900 — конкретная строка заказа серии 52710 с бэксетом 90 mm. Во входном замке с прямоугольными концами планки защёлка и ригель управляются разными приводами: Ручки с обеих сторон или цилиндр управляют защёлкой; ригель управляется цилиндром. Выход ригеля 25 mm нельзя принимать за бэксет или толщину двери.

Как проверить монтажные размеры

Бэксет модели 90 mm — расстояние от заданной базы лицевой планки на торце двери до оси управления. Ширина планки, межосевое расстояние и наружная глубина корпуса описывают разные направления и не заменяют друг друга.

При замене запишите полный артикул старого замка, форму концов планки, внутренние и наружные органы управления и положение ответных деталей; При изменении направления открывания или соединённых тяг проверяйте интерфейс по инструкции изделия.

Ограничения

Описание противопожарной сертификации в каталоге ограничено определённой комплектацией с отделкой из нержавеющей стали; его нельзя превращать в вывод об актуальном соответствии этой записи или любой двери в сборе.
Сертификация серии и описание противопожарного или эвакуационного назначения не означают соответствия актуальным требованиям при установке модели в любой дверной блок.
Принадлежности проверяйте по соответствующей модели и монтажной инструкции; Цилиндры, тяги и накладки, указанные как поставляемые по запросу, не считаются стандартной комплектацией.

Источники

Каталог CISA 2026 на английском языке, страница PDF 349 / печатная страница 345

Документы производителя представлены на языке оригинала.
