Name: CISA Латунная серия 122010500 Навесной замок с U-образной дужкой｜просвет 29.5×27.5 mm
Brand: CISA

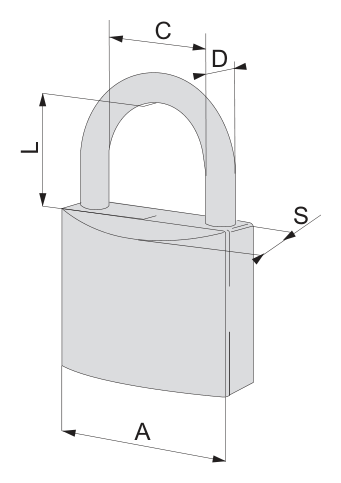

CISA 122010500 — Иллюстрация конструкции серии, не фото данного типоразмера; сверяйте параметры модели. — Иллюстрация конструкции серии, не фото данного типоразмера; сверяйте параметры модели.Источник изображения

122010500ширина просвета 29.5mm, высота просвета 27.5mm, диаметр дужки 8mm — схема — Авторская схема просвета и диаметра прутка по каталогу. Пунктирная рамка обозначает направления просвета, а не форму замка. Вид изделия и размерный чертёж производителя доступны в PDF.

Размеры навесного замка и дужки

Размеры из документации модели
Характеристики	Размеры из документации модели
Ширина корпуса A	50 mm
Ширина просвета дужки C	29.5 mm
Диаметр дужки D	8 mm
Высота просвета дужки L	27.5 mm
Толщина корпуса S	17.5 mm

Сопоставьте диаметр, внутреннюю ширину и длину дужки с проушинами. Проверьте свободное пространство для открывания.

Открыть соответствующий каталог

Характеристики

Серия / система ключа: Латунная серия
Конструкция: Навесной замок с U-образной дужкой
Ширина корпуса A: 50 mm
Ширина просвета дужки C: 29.5 mm
Диаметр дужки D: 8 mm
Высота просвета дужки L: 27.5 mm
Толщина корпуса S: 17.5 mm
Материал корпуса: Цельная латунь, ленточное шлифование
Материал дужки: Сталь после карбонитрации, никелирование
Количество штифтов по каталогу: 5
Двусторонняя фиксация дужки: Указана в каталоге

Просвет и совместимость с проушинами

Просвет дужки этой модели: C=29.5 mm, L=27.5 mm, Диаметр дужки D=8 mm; Ширина корпуса A=50 mm, толщина S=17.5 mm.

C — ширина просвета между внутренними сторонами дужки, L — высота просвета под ней; D — диаметр прутка. Диаметр отверстий проушин и расстояние между ними — разные ограничения; достаточная высота просвета ещё не гарантирует прохождение дужки.

Ключи, материалы и особенности конструкции

Каталог также упоминает вариант с латунной дужкой, но на странице приведена стандартная стальная дужка из таблицы. Опциональный материал нельзя автоматически считать комплектацией данного артикула.

Ограничения

Размеры каталога предназначены для предварительного подбора. Форму изделия, пространство открывания и комплект поставки определяют по документации производителя конкретной модели.
Авторская схема объясняет три направления измерения C, L, D и не показывает фактическую форму корпуса, масштаб или класс защиты.

Источники

Каталог CISA на английском языке, страница PDF 151 / печатная страница 147

Документы производителя представлены на языке оригинала.
