CISA Astral 128053710 Навесной замок с U-образной дужкой｜просвет 31×45 mm

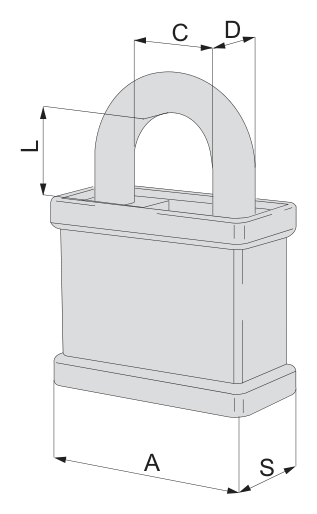

Размеры навесного замка и дужки

Сопоставьте диаметр, внутреннюю ширину и длину дужки с проушинами. Проверьте свободное пространство для открывания.

Характеристики

Серия / система ключа

Astral

Конструкция

Навесной замок с U-образной дужкой

Ширина корпуса A

70 mm

Ширина просвета дужки C

31 mm

Диаметр дужки D

14 mm

Высота просвета дужки L

45 mm

Толщина корпуса S

26 mm

Материал корпуса

Цельная сталь после карбонитрации, химическое никелирование

Материал дужки

Закалённая сталь, химическое никелирование

Количество штифтов по каталогу

10

Условия извлечения ключа

Извлечение возможно только в запертом состоянии

Просвет и совместимость с проушинами

Просвет дужки этой модели: C=31 mm, L=45 mm, Диаметр дужки D=14 mm; Ширина корпуса A=70 mm, толщина S=26 mm.

C — ширина просвета между внутренними сторонами дужки, L — высота просвета под ней; D — диаметр прутка. Диаметр отверстий проушин и расстояние между ними — разные ограничения; достаточная высота просвета ещё не гарантирует прохождение дужки.

Ключи, материалы и особенности конструкции

Astral использует реверсивный плоский ключ и поставляется с Code Card; цилиндр снимается для перекодировки или замены. Информация Code Card не равнозначна процедурам контролируемого изготовления ключей других серий.

Astral— система ключа данной позиции. Даже если все размеры A/C/D/L/S другой серии совпадают, габариты не подтверждают взаимозаменяемость ключей или цилиндров. Сохраняйте буквы и цифры серии в полном обозначении модели.

Ограничения

• Размеры каталога предназначены для предварительного подбора. Форму изделия, пространство открывания и комплект поставки определяют по документации производителя конкретной модели.
• Авторская схема объясняет три направления измерения C, L, D и не показывает фактическую форму корпуса, масштаб или класс защиты.
