Размеры замка и посадки
| Характеристики | Размеры из документации модели |
|---|---|
| Бэксет E | 16 mm |
| Ширина лицевой планки | 20 mm |
Сверьте бэксет, межосевое расстояние, планку и точки крепления с чертежом конкретной модели.
Открыть соответствующий каталогХарактеристики
- Конструкция
- крюковой замок с самоблокирующейся защёлкой
- Бэксет E
- 16 mm
- Ширина лицевой планки
- 20 mm
- Поверхность корпуса
- Оцинковка
- Поверхность лицевой планки
- Оцинковка
- Интерфейс цилиндра
- Овальный цилиндр, заказывается отдельно
- Число оборотов запирания (Throws)
- 1
- Материал крюка
- Никелированная многослойная сталь
- Направляющий штифт
- Направляющий штифт из никелированной стали
- Дополнительные компоненты
- Самоблокирующаяся защёлка
Монтажные размеры и интерфейсы
По каталогу бэксет E составляет 16 mm, ширина планки 20 mm. Проверяйте эти два размера отдельно; Ширину планки измеряют между левым и правым наружными краями; монтажную базу бэксета сверяйте с полным чертежом модели. Толщина двери не заменяет этот размер.
Форму и крепление овального цилиндра необходимо подбирать отдельно; цилиндр европейского профиля не является прямой заменой.
Запирание и условия управления

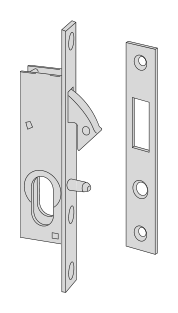

Крюк из никелированной многослойной стали дополнен самоблокирующейся защёлкой и никелированным стальным направляющим штифтом; в комплекте плоская ответная планка 1.07028.05.0. Проверьте сопряжение крюка, защёлки и штифта с соответствующими ответными отверстиями.
Ограничения
- Общую длину планки, крепёжные отверстия и размеры ответной части проверяйте по полному монтажному чертежу. Схема ширины планки не является шаблоном сверления.
- Напряжение и ток электрических моделей из каталога не относятся к механической конструкции на этой странице; выводы об огнестойкости или уровне безопасности всей двери не делаются.
Источники
Каталог CISA на английском языке, печатная страница 267 / страница PDF 271Документы производителя представлены на языке оригинала.
