Name: CISA 52520 bir nechta silindrsimon surmali o‘yma qulf (chet masofasi 50 mm; 152520500)
Brand: CISA

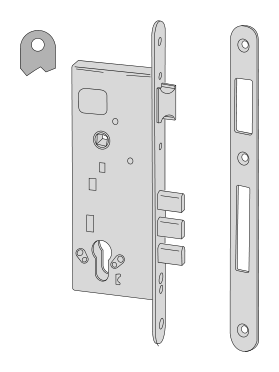

CISA 152520500 — Seriya tuzilishiga misol, aynan shu oʻlchamdagi model fotosi emas; model parametrlarini tekshiring. — Seriya tuzilishiga misol, aynan shu oʻlchamdagi model fotosi emas; model parametrlarini tekshiring.Rasm manbasi

152520500 chet masofasi 50mm uchun o‘lchash tayanchi sxemasi, mahsulot tashqi ko‘rinishi chizmasi emas — Saytda tegishli modelning aniq o‘lchamlari asosida chizilgan; sxema masshtabga mos emas, teshik ochish qolipi sifatida ishlatilmaydi.

Qulf va oʻrnatish oʻlchamlari

Model hujjatlaridagi oʻlchamlar
Texnik xususiyatlar	Model hujjatlaridagi oʻlchamlar
Chet masofasi	50 mm
Old plastina eni	22 mm
O‘qlararo masofa	85 mm

Kalit oʻqidan old plankagacha boʻlgan masofani, oʻqlararo masofani, old plankani va mahkamlash nuqtalarini aynan shu model chizmasi bilan solishtiring.

Tegishli katalogni ochish

Texnik xususiyatlar

Chet masofasi: 50 mm
Old plastina uchlari: Dumaloq uchli
Old plastina eni: 22 mm
O‘qlararo masofa: 85 mm
Surma yurishi bosqichlari: 2
To‘g‘ri surma tuzilma: Uch nikellangan po‘lat silindrsimon surma
Qiya tilcha: Nikellangan yassi, yo‘nalishi o‘zgaradigan
Qulflash nuqtasini ulash: Markaziy qulflash
Qulf korpusi: Ruxlangan po‘lat

Ushbu variantning tuzilmasi va ishlashi

152520500 — 52520 seriyasidagi chet masofasi 50 mm bo‘lgan aniq buyurtma qatori. Dumaloq uchli 22 mm old plastina va markaziy qulflash varianti eshik o‘yig‘i va qulflash nuqtalari joylashuvini belgilaydi. Uch silindrsimon surma eshik romidagi uch mustaqil qulflash nuqtasini bildirmaydi; ular markaziy qulf korpusida jamlangan, qo‘shimcha yuqori-pastki qulflash nuqtalari uchun tegishli ulanish kerak.

O‘rnatish o‘lchamlarini tekshirish usuli

Ushbu modelning chet masofasi 50 mm, ya’ni eshik chetidagi old plastinaning belgilangan tayanchidan boshqarish o‘qigacha masofa. Old plastina eni, o‘qlararo masofa va korpus chuqurligi turli yo‘nalishlarni tavsiflaydi, bir-birini almashtirmasligi kerak.

Almashtirishda eski qulfning to‘liq raqamini yozib oling, old plastina uchi shakli, eshikning ichki-tashqi boshqarish qismlari va javob qismining joyi; ochilish yo‘nalishi yoki bog‘langan tortqilarni o‘zgartirganda, interfeysni mahsulot yo‘riqnomasiga muvofiq tasdiqlang.

Cheklovlar

Katalogda so‘rov bo‘yicha beriladigan uzaytiruvchi tortqilar va pol javob qismlari ushbu mahsulotning standart to‘plamiga kirmaydi.
Seriya sertifikati va katalogdagi yong‘inga chidamlilik yoki evakuatsiya tavsifi model har qanday eshikka o‘rnatilganda amaldagi talablarga javob berishini bildirmaydi.
Aksessuarlarni tegishli model va o‘rnatish yo‘riqnomasiga muvofiq tekshiring; so‘rov bo‘yicha beriladigan silindrlar, tortqilar va bezak halqalari standart to‘plamga kirmaydi.

Manbalar

CISA 2026 ingliz tilidagi katalog, PDF sahifasi 348 / bosma sahifa 344

Ishlab chiqaruvchi hujjatlari asl tilida berilgan.
