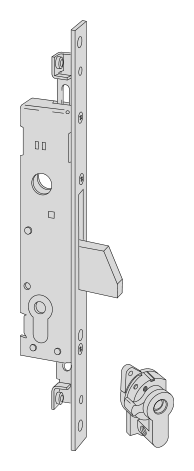

CISA 146222300 aylanuvchi surmali qulf korpusi mexanik qulf (chet masofasi 30 mm)

Qulf va oʻrnatish oʻlchamlari

Kalit oʻqidan old plankagacha boʻlgan masofani, oʻqlararo masofani, old plankani va mahkamlash nuqtalarini aynan shu model chizmasi bilan solishtiring.

Texnik xususiyatlar

Seriya

Aylanuvchi surmali qulf korpusi

Yuritma usuli

Mexanik

Qulflash tuzilmasi

Faqat to‘g‘ri surma

Chet masofasi E

30 mm

Old plastina eni

22 mm

Old plastina shakli

Yassi

Old plastina materiali

Zanglamaydigan po‘lat

Silindr interfeysi

Xochsimon kalitli silindr birga beriladi

Qo‘shimcha qulflash nuqtasini ulash

Qo‘shimcha qulflash nuqtalari ko‘zda tutilgan, rezbali shtiftlar uzaytiruvchi tortqilarni ulaydi

O‘rnatish o‘lchamlari va old plastina

Ushbu modelning chet masofasi 30 mm, old plastina eni 22 mm. Eshik chetidagi o‘yiqni tekshirganda, mahkamlash teshiklari va silindrning haqiqiy joyini ham tasdiqlang.

Qulflash tuzilmasi va mos qismlar

Ushbu variant to‘g‘ri surma bilan qulflanadi, ushbu guruhning qo‘shni modellaridagi tilcha yoki rolik mavjud emas; eshik tavaqasini kundalik joylashtirish usulini butun eshik loyihasida alohida tasdiqlash kerak. Ushbu modelda qo‘shimcha qulflash nuqtalari ko‘zda tutilgan va uzaytiruvchi tortqilar rezbali shtiftlar bilan ulanadi, katalogdagi tortqilar va burilish moslamalarini o‘rnatish loyihasiga muvofiq alohida tanlash kerak.

Bu sahifada mexanik yuritmali variant berilgan, elektr motor, ochiq ushlash moslamasi yoki elektr javob plastinasi kerak bo‘lsa, tegishli aksessuarning mos modellarini tekshirish kerak.

Cheklovlar

• O‘lchamlar chizmasi faqat ko‘rsatilgan o‘lchamlar munosabatini tushuntiradi; u mahsulot tashqi shakli yoki mahkamlash teshiklarini ko‘rsatmaydi va o‘rnatish qolipi emas.
• Javob uyasi, ulagichlar va butun eshik tizimi mosligini ushbu model ishlab chiqaruvchisining o‘rnatish hujjatlari bo‘yicha tekshiring.
