CISA AP4 12805P720 U shaklli yoyli osma qulf · bo‘shliq 31×65 mm

Osma qulf va halqa oʻlchamlari

Qulf halqasining diametri, ichki eni va uzunligini qulf ilinadigan teshiklar bilan solishtiring. Ochish uchun yetarli boʻsh joy borligini tekshiring.

Texnik xususiyatlar

Seriya / kalit tizimi

AP4

Tuzilma

U shaklli yoyli osma qulf

Qulf korpusi eni A

70 mm

Yoyning sof eni C

31 mm

Yoy diametri D

14 mm

Yoyning sof balandligi L

65 mm

Qulf korpusi qalinligi S

26 mm

Qulf korpusi materiali

Yaxlit karbonitridlangan po‘lat, kimyoviy nikellash

Yoy materiali

Toblangan po‘lat, kimyoviy nikellash

Katalogdagi shtiftlar soni

11

Kalitni chiqarish sharti

Faqat qulflangan holatda chiqarish mumkin

Bo‘shliq va halqa mosligi

Ushbu modelning yoy bo‘shlig‘i C=31 mm, L=65 mm, yoy diametri D=14 mm; qulf korpusi eni A=70 mm, qalinligi S=26 mm.

C — yoyning ikki ichki tomoni orasidagi sof en, L — yoy ostidagi sof balandlik; D yoy sterjeni diametrini tavsiflaydi. Halqa teshigi diametri va halqalar orasidagi masofa alohida cheklovlardir, faqat sof balandlik yetarli bo‘lishi yoyni o‘tkazish mumkinligini bildirmaydi.

Kalit, materiallar va tuzilma doirasi

AP4 kalit tizimi, Security Card va Code Card beriladi; almashtiriladigan silindr. Katalogda harakatlanuvchi elementli ikki tomonlama kiritiladigan neyzilber kalit ko‘rsatilgan.

AP4 — ushbu yozuvning kalit tizimi. Boshqa seriyaning barcha A/C/D/L/S o‘lchamlari bir xil bo‘lsa ham, tashqi o‘lchamlarga qarab kalit yoki silindrni almashtirish mumkin deb xulosa qilish mumkin emas; to‘liq modeldagi seriya harflari yoki raqamlarini saqlash kerak.

Cheklovlar

• Katalog o‘lchamlari dastlabki tanlash uchun; mahsulotning tashqi shakli, ochilish bo‘shlig‘i va yetkazib berish to‘plami bo‘yicha tegishli model ishlab chiqaruvchisining ko‘rsatmasiga amal qiling.

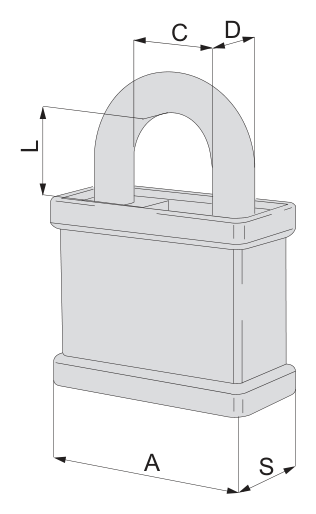

• Mualliflik chizmasi faqat C, L va D o‘lchash yo‘nalishlarini tushuntiradi; u qulf korpusining haqiqiy shakli, masshtabi yoki himoya darajasini ko‘rsatmaydi.
