Qulf va oʻrnatish oʻlchamlari
| Texnik xususiyatlar | Model hujjatlaridagi oʻlchamlar |
|---|---|
| Chet masofasi E | 15 mm |
| Old plastina eni | 16 mm |
| Qulf qutisi balandligi | 85 mm |
Kalit oʻqidan old plankagacha boʻlgan masofani, oʻqlararo masofani, old plankani va mahkamlash nuqtalarini aynan shu model chizmasi bilan solishtiring.
Tegishli katalogni ochishTexnik xususiyatlar
- Tuzilma

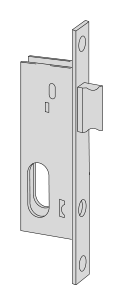

- Silindr bilan boshqariladigan qisqa tilchali qulf
- Chet masofasi E
- 15 mm
- Old plastina eni
- 16 mm
- Qulf qutisi yuzasi
- Ruxlangan
- Old plastina yuzasi
- Ruxlangan
- Silindr interfeysi
- Oval silindr, alohida buyurtma
- Qulf qutisi balandligi
- 85 mm
- Tilcha yo‘nalishi
- O‘ng-chapga bog‘liq emas
- Tilcha yuritmasi
- Silindr yuritmasi
O‘rnatish o‘lchamlari va interfeyslar
Katalogdagi E chet masofasi 15 mm, old plastina eni 16 mm. Ikki o‘lchamni alohida tekshiring; old plastina enini chap va o‘ng tashqi chetlar orasidan o‘lchang, chet masofasining haqiqiy o‘rnatish tayanchini modelning to‘liq chizmasi bilan solishtiring, eshik qalinligi bilan almashtirish mumkin emas.
Oval silindr shakli va mahkamlash usulini alohida moslashtirish kerak, yevroprofilli silindr bilan bevosita almashtirish mumkin emas.
Qulflash va boshqarish shartlari
Ushbu qisqa qulf qutisining tilchasi silindr bilan boshqariladi; 85 mm — qulf qutisining balandligi, old plastina uzunligi deb qabul qilish mumkin emas. Uning boshqarish interfeysi eni bir xil tutqichli variantdan farq qiladi.
Cheklovlar
- Old plastina umumiy uzunligi, mahkamlash teshiklari va aniq javob uyasi o‘lchamlarini to‘liq o‘rnatish chizmasi bilan tekshiring; old plastina eni chizmasi teshik ochish qolipi emas.
- Katalogdagi elektr variant kuchlanishi va toki bu sahifadagi mexanik tuzilmaga tatbiq etilmaydi; ushbu sahifa yong‘inga chidamlilik yoki butun eshik xavfsizlik darajasi haqida xulosa bermaydi.
Manbalar
CISA ingliz tilidagi katalog, bosma sahifa 264 / PDF268 sahifasiIshlab chiqaruvchi hujjatlari asl tilida berilgan.
