أبعاد تركيب غالق الباب
| المواصفات | الأبعاد الواردة في وثائق الطراز |
|---|---|
| عرض الباب وفق الكتالوج | 1250 mm |
تحقّق من مخطط التثبيت ونوع الذراع ووزن الباب وعرضه في وثائق الطراز.
تصفّح الدليل ذي الصلةالمواصفات
- السلسلة
- D7200
- اتجاه التركيب / الفتح
- فتح للداخل
- تجهيز الذراع
- ذراع قياسي بسكة انزلاق
- درجة القوة وفق الكتالوج
- 2–5
- عرض الباب وفق الكتالوج
- 1250 mm
- وزن الباب وفق الكتالوج
- 100 kg
- عناصر الضبط
- سرعة الإغلاق والإغلاق النهائي وتأخير الإغلاق وكبح الفتح والقوة؛ موضع تثبيت الفتح مرتبط بالتجهيز، لم يُؤكد تضمينه في صف الذراع القياسي
فروق التجهيز وشروط الاختيار
يقابل صف الطلب هذا من D7200 ذراعًا قياسيًا بسكة انزلاق، قوة الإغلاق التي يذكرها المصنّع هي 2–5. يجب التحقق من عرض الباب 1250 mm ووزنه 100 kg مع مراعاة موضع التركيب وشروط القوة، ولا يُسمح بأي توليفة عشوائية للعرض والوزن.
هذا التجهيز مخصص للأبواب التي تفتح للداخل، يوضح الكتالوج تركيب الجسم على ضلفة الباب والذراع أو السكة على الإطار. يجب التحقق من الطراز وقالب التركيب المناسبين لاتجاه الفتح المعاكس، ولا يجوز التبادل المباشر لمجرد تساوي الحد الأقصى لعرض الباب.
يذكر رأس الصفحة ضبط موضع تثبيت الفتح، لكن هذا الصف في الجدول هو ذراع قياسي بسكة انزلاق؛ ومجموعة تثبيت الفتح لها رقم طلب مستقل. لذلك لا تمثل وظيفة رأس الصفحة تعهدًا بأن هذا الصف يتضمن جميع الملحقات.
القيود
- أُعدّت المعلومات وفق صف الطلب المحدد في الكتالوج؛ ولا يجوز استنتاج اعتماد الباب الكامل الحالي أو جميع تجهيزات تثبيت الفتح من وصف معايير السلسلة.

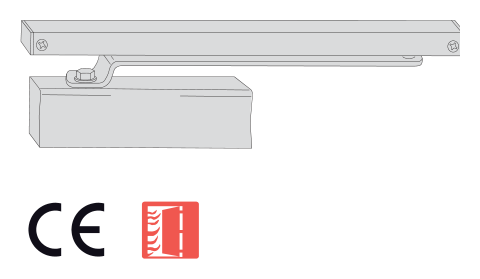

- الرسم شرح أصلي للمواصفات، ولا يمثل الشكل الفعلي أو مواضع الفتحات أو قالب التركيب.
المصادر
CISA الكتالوج الإنجليزي، PDF الصفحة 586 / الصفحة المطبوعة 582تُعرض وثائق الشركات المصنّعة بلغتها الأصلية.
