أبعاد القفل وموضع تركيبه
| المواصفات | الأبعاد الواردة في وثائق الطراز |
|---|---|
| مسافة الارتداد | 60 mm |
| عرض الصفيحة الأمامية | 22 mm |
| المسافة بين المحاور | 85 mm |
طابق المسافة من اللوحة الأمامية إلى محور القفل، والمسافة بين المحاور، واللوحة الأمامية ونقاط التثبيت مع رسم الطراز المحدد.
تصفّح الدليل ذي الصلةالمواصفات
- مسافة الارتداد
- 60 mm
- عرض الصفيحة الأمامية
- 22 mm
- علبة القفل
- فولاذ مجلفن
- لسان زنبركي
- بنية صامتة مطلية بالنيكل وقابلة لعكس الاتجاه
- نهايتا الصفيحة الأمامية
- طرف مربع
- المسافة بين المحاور
- 85 mm
- الوظيفة
- B
- تجهيز المزاليج
- لسان زنبركي فقط، مع آلية منع دفع اللسان
- المحور المربع
- منفصل
- التحكم من الخارج
- تفعيل المقبض / تعطيله بالمفتاح

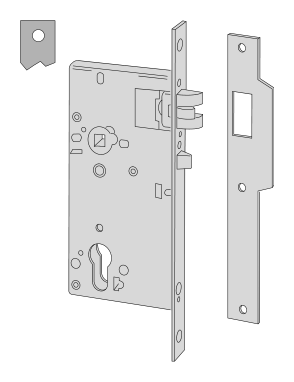

بنية هذه المواصفة وتشغيلها
يمثل 152760600 صف طلب محددًا من السلسلة 52760 بمسافة ارتداد 60 mm. تستخدم وظيفة B محورًا مربعًا منفصلًا؛ يُفعّل تشغيل المقبض الخارجي أو يُعطّل بالمفتاح، يشغّل المقبض الداخلي أو جهاز الهروب اللسان الزنبركي. بعد فتح الباب من الداخل وإغلاقه مجددًا، يبقى المقبض الخارجي معطلًا، ويجب تمييزها عن وظيفة D التي تتيح المرور المستمر من الخارج.
كيفية التحقق من أبعاد التركيب
مسافة ارتداد هذا الطراز 60 mm، وهي المسافة من المرجع المحدد على الصفيحة الأمامية عند حافة الباب إلى محور التشغيل. عرض الصفيحة الأمامية وتصف المسافة بين المحاور والعمق الخارجي لجسم القفل اتجاهين مختلفين، ولا ينبغي استخدام إحداهما بدل الأخرى.
عند الاستبدال، سجّل رقم القفل القديم كاملًا وشكل نهايتي الصفيحة الأمامية وعناصر التشغيل داخل الباب وخارجه ومواضع قطع الاستقبال؛ عند تغيير اتجاه الفتح أو قضبان الربط، تحقق من الواجهات وفق تعليمات المنتج.
القيود
- يُختار جهاز تشغيل الهروب منفصلًا ضمن نطاق توافق المصنّع؛ ولا يُستنتج امتثال الباب الكامل من حرف الوظيفة.
- لا يعني اعتماد السلسلة أو وصف الاستخدام المقاوم للحريق أو المخصص للهروب في الكتالوج أن تركيب هذا الطراز في أي مجموعة أبواب يفي بالمتطلبات الحالية.
- تحقق من الملحقات وفق الطراز المعني وتعليمات التركيب؛ ولا تُعد الأسطوانات والقضبان وحلقات الزينة المدرجة كخيارات عند الطلب تجهيزات قياسية.
المصادر
CISA 2026 الكتالوج الإنجليزي، الصفحة الفعلية 350 / الصفحة المطبوعة 346تُعرض وثائق الشركات المصنّعة بلغتها الأصلية.
