CISA 5C012 بمسافة ارتداد 21 mm، قفل غاطس بلسان زنبركي ومزلاج مستطيل ومسافة ارتداد ضيقة (15C012200)

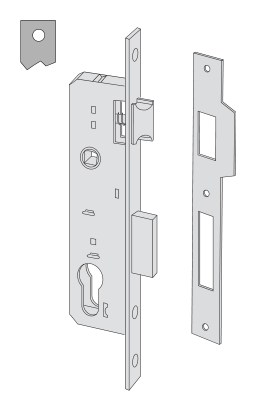

أبعاد القفل وموضع تركيبه

طابق المسافة من اللوحة الأمامية إلى محور القفل، والمسافة بين المحاور، واللوحة الأمامية ونقاط التثبيت مع رسم الطراز المحدد.

المواصفات

مسافة الارتداد

21 mm

نهايتا الصفيحة الأمامية

طرف مربع

عرض الصفيحة الأمامية

22 mm

المسافة بين المحاور

85 mm

عدد مراحل المزلاج المستطيل

1

تجهيز المزاليج

لسان زنبركي ومزلاج مستطيل

علبة القفل

فولاذ مجلفن

سماكة المزلاج المستطيل

9.5 mm

بنية هذه المواصفة وتشغيلها

يمثل 15C012200 صف طلب محددًا من السلسلة 5C012 بمسافة ارتداد 21 mm. تناسب الصفيحة المربعة الطرف ومسافة الارتداد الأصغر حواف الأبواب ذات المساحة المحدودة. يسرد الكتالوج هذه السلسلة بديلًا للسلسلة 5C011، لكن يجب مقارنة فتحات الباب الفعلية وأبعاد القفل القديم لتحديد الحاجة إلى تعديل التجويف.

كيفية التحقق من أبعاد التركيب

مسافة ارتداد هذا الطراز 21 mm، وهي المسافة من المرجع المحدد على الصفيحة الأمامية عند حافة الباب إلى محور التشغيل. عرض الصفيحة الأمامية وتصف المسافة بين المحاور والعمق الخارجي لجسم القفل اتجاهين مختلفين، ولا ينبغي استخدام إحداهما بدل الأخرى.

عند الاستبدال، سجّل رقم القفل القديم كاملًا وشكل نهايتي الصفيحة الأمامية وعناصر التشغيل داخل الباب وخارجه ومواضع قطع الاستقبال؛ عند تغيير اتجاه الفتح أو قضبان الربط، تحقق من الواجهات وفق تعليمات المنتج.

القيود

• مسافة الارتداد في الجدول المقابلة للرمز 20 في الطراز محددة صراحة بـ 21 mm، تُسجّل الأبعاد وفق الجدول، ولا تُستنتج من الترميز.
• لا يعني اعتماد السلسلة أو وصف الاستخدام المقاوم للحريق أو المخصص للهروب في الكتالوج أن تركيب هذا الطراز في أي مجموعة أبواب يفي بالمتطلبات الحالية.
• تحقق من الملحقات وفق الطراز المعني وتعليمات التركيب؛ ولا تُعد الأسطوانات والقضبان وحلقات الزينة المدرجة كخيارات عند الطلب تجهيزات قياسية.
