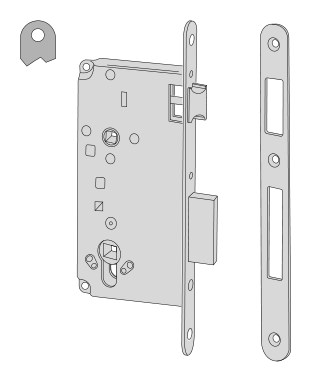

أبعاد القفل وموضع تركيبه
| المواصفات | الأبعاد الواردة في وثائق الطراز |
|---|---|
| مسافة الارتداد | 70 mm |
| عرض الصفيحة الأمامية | 22 mm |
| المسافة بين المحاور | 85 mm |
طابق المسافة من اللوحة الأمامية إلى محور القفل، والمسافة بين المحاور، واللوحة الأمامية ونقاط التثبيت مع رسم الطراز المحدد.
تصفّح الدليل ذي الصلةالمواصفات
- مسافة الارتداد
- 70 mm
- عرض الصفيحة الأمامية
- 22 mm
- علبة القفل وغطاؤها
- مجلفن
- الصفيحة الأمامية
- نحاس أصفر قابل للفك
- مزلاج مستطيل
- نحاس أصفر
- نهايتا الصفيحة الأمامية
- طرف مستدير
- الاستخدام
- باب حمام
- تجهيز المزاليج
- لسان زنبركي ومزلاج مستطيل
- المسافة بين المحاور
- 85 mm
- عدد مراحل المزلاج المستطيل
- 1
- المحور المربع
- 8 mm
بنية هذه المواصفة وتشغيلها
يمثل 15C170700 صف طلب محددًا من السلسلة 5C170 بمسافة ارتداد 70 mm. يستخدم قفل الحمام ذو الصفيحة المستديرة الطرف مزلاجًا مستطيلًا بمرحلة واحدة، تختلف عن البنية ذات المرحلتين لنسخة التشغيل بالأسطوانة في السلسلة نفسها. يجب التحقق من عناصر تشغيل الخصوصية داخل الباب وخارجه والمسافة بين المحاور، ولا يجوز الخلط بينهما لمجرد تساوي مسافة الارتداد.
كيفية التحقق من أبعاد التركيب
مسافة ارتداد هذا الطراز 70 mm، وهي المسافة من المرجع المحدد على الصفيحة الأمامية عند حافة الباب إلى محور التشغيل. عرض الصفيحة الأمامية وتصف المسافة بين المحاور والعمق الخارجي لجسم القفل اتجاهين مختلفين، ولا ينبغي استخدام إحداهما بدل الأخرى.
عند الاستبدال، سجّل رقم القفل القديم كاملًا وشكل نهايتي الصفيحة الأمامية وعناصر التشغيل داخل الباب وخارجه ومواضع قطع الاستقبال؛ عند تغيير اتجاه الفتح أو قضبان الربط، تحقق من الواجهات وفق تعليمات المنتج.
القيود
- يُحدَّد مقاس المحور المربع صراحة في قسم 5C170 فقط، ولا يُطبَّق هذا المقاس تلقائيًا على 5C150.
- لا يعني اعتماد السلسلة أو وصف الاستخدام المقاوم للحريق أو المخصص للهروب في الكتالوج أن تركيب هذا الطراز في أي مجموعة أبواب يفي بالمتطلبات الحالية.
- تحقق من الملحقات وفق الطراز المعني وتعليمات التركيب؛ ولا تُعد الأسطوانات والقضبان وحلقات الزينة المدرجة كخيارات عند الطلب تجهيزات قياسية.
المصادر
CISA 2026 الكتالوج الإنجليزي، الصفحة الفعلية 343 / الصفحة المطبوعة 339تُعرض وثائق الشركات المصنّعة بلغتها الأصلية.
