CISA 52526 cerradura de embutir con varios bulones cilíndricos (entrada 60 mm; 152526600)

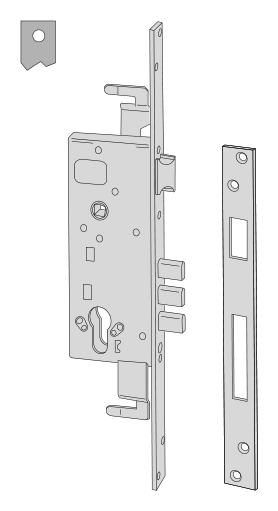

Dimensiones de la cerradura y de instalación

Contrasta la entrada, la distancia entre ejes, el frente y los puntos de fijación con el plano del modelo concreto.

Especificaciones

Entrada

60 mm

Extremos del frente

Extremos cuadrados

Anchura del frente

25 mm

Distancia entre ejes

85 mm

Número de vueltas del cerrojo

2

Cerrojo estructura

Tres bulones cilíndricos de acero niquelado

Resbalón

Plano, niquelado y reversible

Conexión de puntos de cierre

Preparado para puntos de cierre adicionales

Caja

Acero galvanizado

Estructura y accionamiento de esta variante

152526600 es una referencia de pedido específica de la serie 52526 con una entrada de 60 mm. El frente de extremos cuadrados 25 mm y la preparación para puntos adicionales determinan el alojamiento del canto y la distribución de los puntos de cierre. Tres bulones cilíndricos no equivalen a tres puntos independientes de cierre en el marco; están agrupados en la cerradura central, los puntos de cierre adicionales superior e inferior requieren las conexiones correspondientes.

Cómo comprobar las dimensiones de instalación

La entrada de este modelo es 60 mm, es la distancia desde la referencia especificada del frente en el canto de la puerta hasta el eje de accionamiento. Anchura del frente, la distancia entre ejes y la profundidad exterior de la caja describen direcciones distintas, no deben sustituirse entre sí.

Al sustituirla, anote la referencia completa de la cerradura antigua, forma de los extremos del frente, los componentes de accionamiento interiores y exteriores y la posición del cerradero; cuando sea necesario cambiar el sentido de apertura o las varillas de enlace, confirme las conexiones según las instrucciones del producto.

Limitaciones

• Las varillas de prolongación y los cerraderos de suelo bajo pedido del catálogo no se consideran equipamiento estándar de este artículo.
• La certificación de la serie y las descripciones de uso cortafuego o de evacuación del catálogo no significan que este modelo cumpla los requisitos actuales al instalarlo en cualquier conjunto de puerta.
• Compruebe los accesorios según el modelo y las instrucciones de instalación correspondientes; los cilindros, varillas o escudos disponibles bajo pedido no se consideran equipamiento estándar.
