Name: CISA 52864 D función cerradura de embutir reforzada para evacuación (entrada 60 mm; 152864600)
Brand: CISA

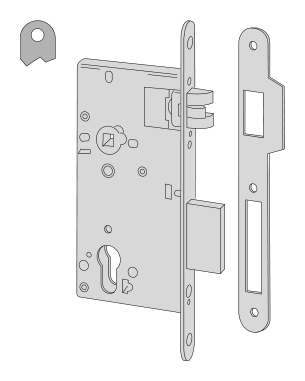

CISA 152864600 — Ilustración de la serie, no una foto de esta variante de tamaño; consulte las especificaciones del modelo. — Ilustración de la serie, no una foto de esta variante de tamaño; consulte las especificaciones del modelo.Fuente de la imagen

Esquema de la referencia de medición de 152864600 para la entrada 60mm, no es una vista del producto — Elaborado por este sitio según las dimensiones especificadas del modelo correspondiente; esquema sin escala, no debe utilizarse como plantilla de perforación.

Dimensiones de la cerradura y de instalación

Dimensiones según la documentación del modelo
Especificaciones	Dimensiones según la documentación del modelo
Entrada	60 mm
Anchura del frente	22 mm
Distancia entre ejes	85 mm

Contrasta la entrada, la distancia entre ejes, el frente y los puntos de fijación con el plano del modelo concreto.

Ver el catálogo relacionado

Especificaciones

Entrada: 60 mm
Anchura del frente: 22 mm
Caja: Acero galvanizado
Resbalón: Estructura silenciosa reversible niquelada
Extremos del frente: Extremos redondeados
Distancia entre ejes: 85 mm
Función: D
Número de vueltas del cerrojo: 1
Cuadradillo: Dividido
Accionamiento interior: La manilla o el dispositivo de evacuación acciona el resbalón y el cerrojo
Accionamiento exterior: Resbalón accionado mediante manilla
Accionamiento con llave: En ambos lados solo se acciona el cerrojo

Estructura y accionamiento de esta variante

152864600 es una referencia de pedido específica de la serie 52864 con una entrada de 60 mm. Con la función D, tras abrir desde el interior, el cerrojo permanece retraído al volver a cerrar, la manilla exterior sigue habilitada y puede retraer el resbalón. Este estado de paso difiere de la función B, en la que la manilla exterior permanece deshabilitada, seleccione según las necesidades reales de control de acceso.

Cómo comprobar las dimensiones de instalación

La entrada de este modelo es 60 mm, es la distancia desde la referencia especificada del frente en el canto de la puerta hasta el eje de accionamiento. Anchura del frente, la distancia entre ejes y la profundidad exterior de la caja describen direcciones distintas, no deben sustituirse entre sí.

Al sustituirla, anote la referencia completa de la cerradura antigua, forma de los extremos del frente, los componentes de accionamiento interiores y exteriores y la posición del cerradero; cuando sea necesario cambiar el sentido de apertura o las varillas de enlace, confirme las conexiones según las instrucciones del producto.

Limitaciones

La certificación de la serie y las descripciones de uso cortafuego o de evacuación del catálogo no significan que este modelo cumpla los requisitos actuales al instalarlo en cualquier conjunto de puerta.
Compruebe los accesorios según el modelo y las instrucciones de instalación correspondientes; los cilindros, varillas o escudos disponibles bajo pedido no se consideran equipamiento estándar.

Fuentes

CISA 2026 Catálogo en inglés, página física 352 / página impresa 348

Los documentos del fabricante se ofrecen en su idioma original.
