CISA Locking Line Marine 121711400 candado con arco en U · abertura libre 19.5×40 mm

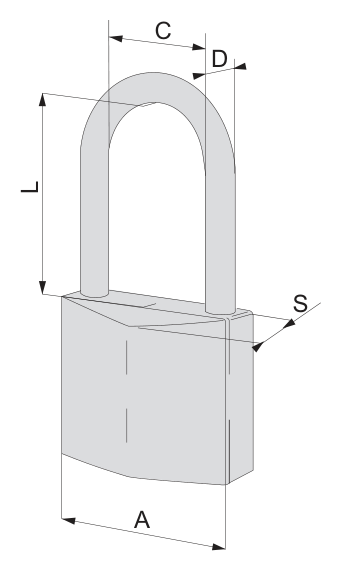

Dimensiones del candado y del arco

Compara el diámetro, la anchura interior y la longitud del arco con los orificios del portacandado. Comprueba el espacio necesario para abrirlo.

Especificaciones

Serie / sistema de llaves

Locking Line Marine

Estructura

Candado con arco en U

Anchura del cuerpo A

40 mm

Anchura libre del arco C

19.5 mm

Diámetro del arco D

6.3 mm

Altura libre del arco L

40 mm

Espesor del cuerpo S

13.5 mm

Material del cuerpo

Latón macizo, cromado

Material del arco

Acero inoxidable

Número de pitones en el catálogo

4

Compatibilidad de la abertura libre con la argolla

La abertura libre del arco de este modelo es C=19.5 mm, L=40 mm, diámetro del arco D=6.3 mm; anchura del cuerpo A=40 mm, espesor S=13.5 mm.

C es la anchura libre entre las caras interiores del arco, L es la altura libre bajo el arco; D describe el diámetro del arco. El diámetro del orificio y la separación de las argollas son restricciones distintas, una altura libre suficiente no garantiza que el arco pueda introducirse.

Llave, materiales y alcance estructural

Este grupo utiliza bloqueo del arco por ambos lados. Las dimensiones de catálogo de Locking Line Marine difieren de las de Marine Type convencional, por ejemplo, aunque la anchura nominal sea similar, la anchura libre y el diámetro del arco pueden diferir.

Limitaciones

• Las dimensiones del catálogo sirven para una selección preliminar; el contorno del producto, el espacio de apertura y la configuración suministrada se rigen por las instrucciones del fabricante del modelo correspondiente.
• El dibujo original solo explica las tres direcciones de medición C, L y D; no representa la forma real del cuerpo, la escala ni el grado de protección.
