Name: CISA 46823 Serrure à mortaiser à pêne dormant nickelé (axe 35 mm ; 146823350)
Brand: CISA

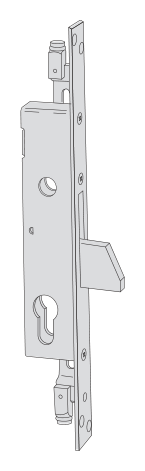

CISA 146823350 — Illustration de la série, pas une photo de cette variante dimensionnelle ; vérifier les caractéristiques du modèle. — Illustration de la série, pas une photo de cette variante dimensionnelle ; vérifier les caractéristiques du modèle.Source de l’image

CISA 146823350 explication originale de mesure de l’axe fixe 35 mm — Création originale de ce site : l’axe 35 mm désigne la distance horizontale entre le repère de la têtière et l’axe central du cylindre. Ce n’est ni la profondeur totale du boîtier ni l’entraxe béquille-cylindre ; dessin non à l’échelle, ne représente pas la forme réelle, ce n’est pas un plan de pose.

Dimensions de la serrure et de pose

Dimensions issues de la documentation du modèle
Caractéristiques	Dimensions issues de la documentation du modèle
Axe	35 mm
Largeur de têtière	25 mm
Dimension du carré	8 mm

Vérifiez l’axe, l’entraxe, la têtière et les points de fixation sur le plan du modèle concerné.

Consulter le répertoire correspondant

Caractéristiques

Série de produits: 46823
Axe: 35 mm
Type de porte compatible: Porte grillagée
Structure du corps de serrure ou de cylindre: Nickelé Pêne dormant
Largeur de têtière: 25 mm
Matériau du boîtier: Acier zingué
Matériau de têtière: Acier inoxydable
Dimension du carré: 8 mm
Interface pour points de verrouillage supplémentaires: Douilles à raccord rapide

Choix de la structure et des dimensions de pose

Cette ligne de 46823 correspond à un axe fixe de 35 mm. Vérifier la distance entre le repère de la têtière et l’axe central du cylindre, la profondeur totale du boîtier ne peut pas s’y substituer. La structure à pêne dormant utilise des douilles à raccord rapide, les tringles filetées ne sont pas des accessoires équivalents directement compatibles.

La structure de la porte grillagée doit correspondre au pêne dormant nickelé. Raccordement des points supplémentaires par douilles à raccord rapide, les interfaces des accessoires et les positions de pose doivent correspondre.

Positions des points de verrouillage, vérifier ensemble la gâche en bord de porte et l’espace de pose intérieur, un axe identique ne suffit pas à établir l’interchangeabilité. Vérifier séparément la longueur du cylindre et les garnitures des deux côtés selon la porte.

Limites

Le schéma d’axe explique uniquement la mesure entre la têtière et l’axe du cylindre ; ce n’est ni une vue extérieure ni un plan de perçage ou de pose.
Vérifier les cylindres, rallonges, gâches et autres accessoires selon le modèle précis ; les accessoires proposés sur demande au catalogue ne sont pas fournis de série.
La certification ou la compatibilité de la série ne signifie pas que toute porte complète répond actuellement à la classe correspondante.

Sources

CISA 2026 catalogue anglais, page physique 178 / page imprimée 174

Les documents des fabricants sont proposés dans leur langue d’origine.
