Name: CISA RS5 12855R660 Cadenas à anse transversale · Passage libre 20×11 mm
Brand: CISA

CISA 12855R660 — Illustration de la série, pas une photo de cette variante dimensionnelle ; vérifier les caractéristiques du modèle. — Illustration de la série, pas une photo de cette variante dimensionnelle ; vérifier les caractéristiques du modèle.Source de l’image

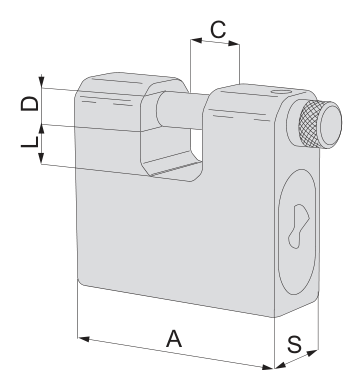

12855R660 Largeur libre 20mm, hauteur libre 11mm, schéma du diamètre d’anse 10mm — Schéma du passage libre et du diamètre de l’anse réalisé par ce site d’après le catalogue ; le cadre pointillé indique les directions du passage libre, ne représente pas le contour du cadenas. Les vues et plans cotés du fabricant sont consultables via PDF.

Dimensions du cadenas et de l’anse

Dimensions issues de la documentation du modèle
Caractéristiques	Dimensions issues de la documentation du modèle
Largeur du corps A	66 mm
Largeur libre de l’anse C	20 mm
Diamètre de l’anse D	10 mm
Hauteur libre de l’anse L	11 mm
Épaisseur du corps S	25 mm

Comparez le diamètre, la largeur intérieure et la longueur de l’anse avec les ouvertures du porte-cadenas. Vérifiez le dégagement nécessaire à l’ouverture.

Consulter le répertoire correspondant

Caractéristiques

Série / système de clés: RS5
Structure: Cadenas à anse transversale
Largeur du corps A: 66 mm
Largeur libre de l’anse C: 20 mm
Diamètre de l’anse D: 10 mm
Hauteur libre de l’anse L: 11 mm
Épaisseur du corps S: 25 mm
Matériau du corps: Acier carbonitruré massif, nickelage chimique
Matériau de l’anse: Acier cémenté, nickelage chimique
Nombre de goupilles indiqué au catalogue: 10
Conditions de retrait de la clé: Clé retirable uniquement en position verrouillée

Passage libre et compatibilité avec le moraillon

Le passage libre de l’anse de ce modèle est C=20 mm, L=11 mm, diamètre de l’anse D=10 mm ; largeur du corps A=66 mm, épaisseur S=25 mm.

C et L sont les deux directions du passage libre dans l’encoche sous la barre transversale. Lors de la vérification du moraillon, vérifier aussi le passage de la barre dans l’orifice et l’espace autour du corps, ne pas choisir seulement selon la largeur extérieure du corps.

Clé, matériaux et portée de la description structurelle

Système de clés RS5, reproduction protégée des clés SECURICARD ; cylindre interchangeable. Clé plate réversible en maillechort, avec élément mobile.

RS5 est le système de clés de cette référence. Même si toutes les dimensions A/C/D/L/S d’une autre série sont identiques, les dimensions extérieures ne prouvent pas l’interchangeabilité des clés ou des cylindres ; conserver la lettre ou le chiffre de série dans la référence complète.

Limites

Les dimensions du catalogue servent à la présélection ; la forme du produit, l’espace d’ouverture et la configuration livrée dépendent des instructions du fabricant pour le modèle concerné.
Le dessin original explique uniquement les trois directions de mesure C, L et D ; il ne représente ni la forme réelle du corps ni l’échelle ni le niveau de protection.

Sources

CISA catalogue anglais, PDF page 143 / page imprimée 139

Les documents des fabricants sont proposés dans leur langue d’origine.
