Name: CISA 145010160 Serrure à crochet en acier feuilleté (Axe 16 mm, têtière 20 mm)
Brand: CISA

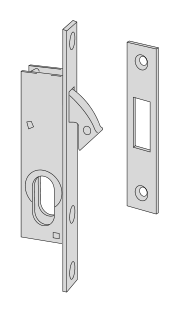

CISA 145010160 — Illustration de la série, pas une photo de cette variante dimensionnelle ; vérifier les caractéristiques du modèle. — Illustration de la série, pas une photo de cette variante dimensionnelle ; vérifier les caractéristiques du modèle.Source de l’image

CISA 145010160 largeur de têtière 20 millimètres, mesure horizontale entre les deux bords extérieurs — Schéma dimensionnel partiel réalisé par ce site d’après la largeur de têtière du catalogue ; les lignes de coupure supérieure et inférieure ne représentent pas la longueur totale, ce n’est ni une vue réelle ni un plan de pose.

Dimensions de la serrure et de pose

Dimensions issues de la documentation du modèle
Caractéristiques	Dimensions issues de la documentation du modèle
Axe E	16 mm
Largeur de têtière	20 mm

Vérifiez l’axe, l’entraxe, la têtière et les points de fixation sur le plan du modèle concerné.

Consulter le répertoire correspondant

Caractéristiques

Structure: Serrure à crochet en acier feuilleté
Axe E: 16 mm
Largeur de têtière: 20 mm
Finition du coffre: Zingué
Finition de têtière: Zingué
Interface du cylindre: Cylindre ovale, À commander séparément
Nombre de tours de verrouillage (Throws): 1
Matériau du crochet: Acier feuilleté nickelé

Dimensions et interfaces de pose

L’axe E du catalogue est de 16 mm, la largeur de têtière est de 20 mm. Vérifier les deux dimensions séparément ; mesurer la largeur de têtière entre ses bords extérieurs gauche et droit, comparer le repère réel de pose de l’axe au plan complet du modèle, l’épaisseur de porte ne peut pas s’y substituer.

La forme et la fixation du cylindre ovale doivent être compatibles séparément, ne pas remplacer directement par un cylindre à profil européen.

Conditions de verrouillage et de commande

Le crochet en acier feuilleté est nickelé, gâche plate 1.07028.00.0 en acier zingué fournie. Vérifier ensemble les positions d’engagement du crochet et de la gâche.

Limites

Vérifier la longueur totale de têtière, les trous de fixation et les dimensions des logements sur le plan de pose complet ; le schéma de largeur de têtière n’est pas un gabarit de perçage.
La tension et le courant de la version électrique du catalogue ne s’appliquent pas à la structure mécanique décrite ici ; cette page ne déduit aucune classe coupe-feu ni niveau de sécurité de la porte complète.

Sources

CISA catalogue anglais, page imprimée 267 / PDF271 pages

Les documents des fabricants sont proposés dans leur langue d’origine.
