Name: CISA Astral Tekno PRO 33/33 Silinder dua sisi dengan kopling (10M3T110012)
Brand: CISA

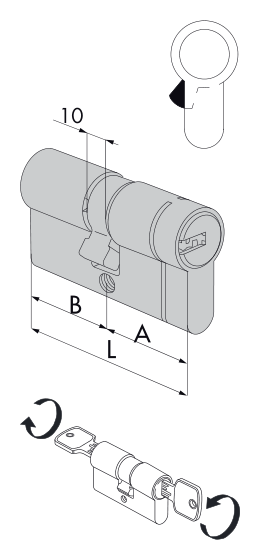

CISA 10M3T110012 — Ilustrasi struktur seri, bukan foto varian ukuran ini; periksa spesifikasi model. — Ilustrasi struktur seri, bukan foto varian ukuran ini; periksa spesifikasi model.Sumber gambar

Diagram hubungan dimensi 10M3T110012: sisi B: 32.5mm, sisi A: 32.5mm, panjang total badan 65mm — Diagram hubungan dimensi yang dibuat situs ini berdasarkan baris terkait dalam katalog, bukan gambar wujud produk atau mal pengerjaan; bagian poros kenop yang menonjol tidak termasuk dalam L badan.

Dimensi silinder

Dimensi dari dokumentasi model
Spesifikasi	Dimensi dari dokumentasi model
Dimensi A	32.5 mm
Dimensi B	32.5 mm
Panjang total L	65 mm

Ukur kedua sisi dari sekrup pengikat. Periksa profil, nok, dan versi silinder.

Jelajahi direktori terkait

Spesifikasi

Sistem anak kunci: Astral Tekno PRO
Struktur: Silinder dua sisi dengan kopling
Ukuran komersial: 33/33
Dimensi A: 32.5 mm
Dimensi B: 32.5 mm
Panjang total L: 65 mm
Struktur pengodean: Sistem pengodean 10 posisi pin
Struktur badan kunci: Badan kuningan, dengan takik patah terkendali
Jenis anak kunci: Anak kunci pipih kuningan berlapis nikel yang dapat dimasukkan bolak-balik
Mekanisme pengoperasian: Nok DIN dengan kopling

Pengoperasian dan dimensi varian ini

10M3T110012 merupakan silinder dua sisi dengan kopling, A=32.5 mm, B=32.5 mm, jumlah kedua segmen adalah L=65 mm. Segmen kiri dan kanan sama panjang, tetap periksa apakah roset membuat kebutuhan panjang kedua sisi pintu tetap simetris.

Sistem anak kunci dan pemeriksaan pemasangan

Seri ini menggunakan takik patah terkendali dan pin kontrol baja di kedua sisi. kartu keamanan digunakan untuk prosedur penggandaan anak kunci terlindungi; ini bukan bukti kompatibilitas anak kunci universal.

Saat memilih 10M3T110012, catat dahulu ukuran komersial 33/33, lalu cocokkan ukuran sebenarnya 32.5+32.5=65 mm dengan gambar. Ukuran komersial merupakan penanda pemesanan, jangan menjumlahkan kedua bilangan bulat tersebut sebagai panjang luar sebenarnya.

Batasan

Dimensi dibagi menurut acuan tengah pada gambar katalog; A dan B tidak otomatis menunjukkan sisi luar dan dalam pintu. Saat pemasangan, periksa juga sambungan nok dengan badan kunci, ketebalan pintu, dan ketebalan roset.
Model dan dimensi katalog tidak membuktikan ketersediaan stok maupun sertifikasi pintu lengkap; sebelum membeli, periksa pelat identitas barang yang dipasok dan petunjuk pemasangan produsen.

Sumber

CISA 2026 katalog bahasa Inggris, halaman berkas 92 / halaman cetak 88

Dokumen produsen tersedia dalam bahasa aslinya.
