CISA 46860 Kunci tanam lidah kait baja berlapis susun berlapis nikel (jarak tepi 25 mm; 146860250)

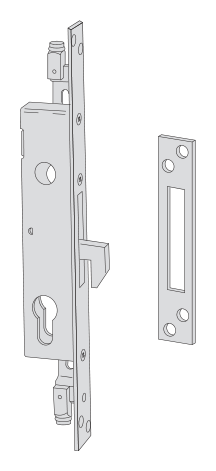

Dimensi kunci dan pemasangan

Cocokkan jarak sumbu kunci dari pelat muka, jarak antarsumbu, pelat muka, dan titik pemasangan dengan gambar teknis model tersebut.

Spesifikasi

Seri produk

46860

Jarak tepi

25 mm

Jenis pintu yang sesuai

Pintu jeruji

Struktur badan kunci

Berlapis nikel Lidah kait baja berlapis susun

Lebar pelat muka

25 mm

Bahan rumah kunci

Baja berlapis seng

Bahan pelat muka

Baja tahan karat

Ukuran poros persegi

8 mm

Sambungan titik penguncian tambahan

Selongsong berulir

Celah lidah kait

7.5 mm

Pemilihan struktur dan dimensi pemasangan

Baris 46860 ini memiliki jarak tepi tetap 25 mm. Periksa jarak dari acuan pelat muka tepi pintu ke sumbu tengah silinder, jangan menggantikannya dengan kedalaman total rumah kunci. Celah lidah kait baja berlapis susun 7.5 mm, pelat penerima 1.06232.21.0 juga dicantumkan; cara masuk lidah kait berbeda dari gerendel lurus.

Struktur pemasangan pintu jeruji harus sesuai dengan lidah kait baja berlapis susun berlapis nikel. Titik penguncian tambahan menggunakan selongsong berulir, sambungan aksesori dan posisi pemasangan harus sama-sama sesuai.

Posisi titik penguncian, periksa pelat penerima di tepi pintu dan ruang pemasangan dalam pintu secara bersamaan, jarak tepi yang sama tidak cukup untuk menyimpulkan dapat saling menggantikan. Panjang silinder dan hiasan kedua sisi pintu perlu diperiksa tersendiri sesuai pintu.

Batasan

• Diagram jarak tepi hanya menjelaskan acuan pengukuran dari pelat muka ke sumbu silinder; bukan gambar bentuk luar, pengeboran, atau pemasangan.
• Periksa silinder, batang perpanjangan, pelat penerima, dan aksesori lain menurut model tertentu; aksesori yang tersedia atas permintaan dalam katalog bukan perlengkapan standar.
• Sertifikasi atau kesesuaian seri tidak berarti sembarang pintu lengkap memenuhi kelas terkait saat ini.

Sumber

Dokumen produsen tersedia dalam bahasa aslinya.
