南京錠とつるの寸法
| 仕様 | モデル資料に記載された寸法 |
|---|---|
| 本体幅A | 90 mm |
| シャックル内幅C | 35 mm |
| シャックル径D | 12 mm |
| シャックル内高L | 18.2 mm |
| 本体厚S | 22.5 mm |
つるの直径、内幅、長さを掛け金の穴と照合してください。開錠時に必要な空間も確認してください。
関連カタログを見る仕様
- シリーズ／キーシステム
- Locking Line長方形真鍮
- 構造
- 横棒式南京錠
- 本体幅A
- 90 mm
- シャックル内幅C
- 35 mm
- シャックル径D
- 12 mm
- シャックル内高L
- 18.2 mm
- 本体厚S
- 22.5 mm
- 本体材質
- 真鍮一体構造、ベルト研磨
- シャックル材質
- ニッケルめっき硬化鋼
- カタログ記載のピン数
- 5
内寸とストライクの適合性
この型番のシャックル内寸はC=35 mm、L=18.2 mm、シャックル径D=12 mm。本体幅A=90 mm、厚さS=22.5 mm。
CとLは横棒下の切り欠きの二つの内寸方向です。掛け金を確認する際は、横棒が穴を通るか、錠本体の周囲に十分な空間があるかも確認してください。錠本体の外幅だけで選定することはできません。
キー、材質と構造の範囲
長方形の本体は、引き抜き防止端部を備えた横向きシャックルを採用しています。本体幅Aとシャックル下部内寸C、Lは、それぞれ外形と掛け金を収める空間を示します。互いに代用することはできません。
制限事項
- カタログ寸法は初期選定に使用します。製品の輪郭、開放に必要な空間、納入仕様は対応型番のメーカー説明書を基準にしてください。

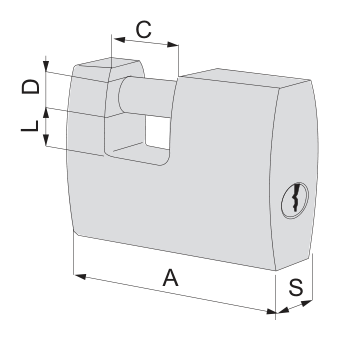

- 当サイトの図はC、L、Dという三つの測定方向のみを説明し、錠本体の実際の外形、縮尺、保護等級を示すものではありません。
参考資料
CISA 英語版カタログ、PDFの153ページ／印刷ページ149メーカー資料は原文の言語で提供しています。
