CISA Locking Line Marine 121710400 U形シャックル南京錠｜内寸19.5×22.5 mm

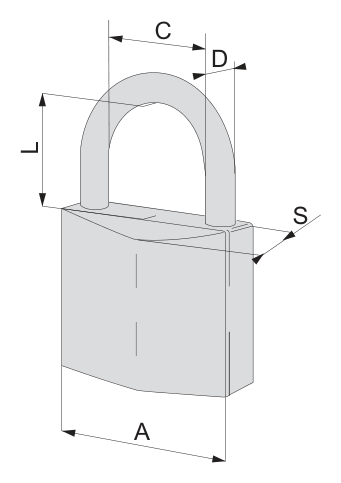

CISA 121710400 — シリーズの構造例であり、この寸法仕様の実物写真ではありません。型番の仕様をご確認ください。 — シリーズの構造例であり、この寸法仕様の実物写真ではありません。型番の仕様をご確認ください。画像の出典

121710400有効幅19.5mm、有効高さ22.5mm、シャックル径6.3mmの模式図 — カタログに基づき当サイトが作成した内寸とシャックル径の説明図。破線枠は内寸の測定方向を示します。南京錠の外形ではありません。メーカーの外観図および寸法図はPDFで確認できます。

南京錠とつるの寸法

モデル資料に記載された寸法
仕様	モデル資料に記載された寸法
本体幅A	40 mm
シャックル内幅C	19.5 mm
シャックル径D	6.3 mm
シャックル内高L	22.5 mm
本体厚S	13.5 mm

つるの直径、内幅、長さを掛け金の穴と照合してください。開錠時に必要な空間も確認してください。

関連カタログを見る

仕様

シリーズ／キーシステム: Locking Line Marine
構造: U形シャックル南京錠
本体幅A: 40 mm
シャックル内幅C: 19.5 mm
シャックル径D: 6.3 mm
シャックル内高L: 22.5 mm
本体厚S: 13.5 mm
本体材質: 真鍮一体構造、クロムめっき
シャックル材質: ステンレス鋼
カタログ記載のピン数: 4

内寸とストライクの適合性

この型番のシャックル内寸はC=19.5 mm、L=22.5 mm、シャックル径D=6.3 mm。本体幅A=40 mm、厚さS=13.5 mm。

Cはシャックル両内側間の有効幅です。Lはシャックル下部の有効高さです。Dはシャックルの棒径を示します。掛け金の穴径と掛け金間の距離は異なる制約です。有効高さが十分でも、シャックルを通せるとは限りません。

キー、材質と構造の範囲

このグループはシャックル両側施錠を採用しています。Locking Line Marineは通常のマリンタイプとカタログ寸法が異なります。例えば呼び幅が近い場合でも、シャックル内幅と直径は異なることがあります。

制限事項

カタログ寸法は初期選定に使用します。製品の輪郭、開放に必要な空間、納入仕様は対応型番のメーカー説明書を基準にしてください。
当サイトの図はC、L、Dという三つの測定方向のみを説明し、錠本体の実際の外形、縮尺、保護等級を示すものではありません。
