도어 클로저 설치 치수
| 사양 | 모델 문서에 기재된 치수 |
|---|---|
| 카탈로그 문 폭 | 1100 mm |
모델 문서에서 설치 방식, 암 유형, 문의 무게와 너비를 확인하세요.
관련 목록 보기사양
- 시리즈
- D5200
- 설치／열림 방향
- 안여닫이／밖여닫이
- 암 구성
- 슬라이드 레일 암, 홀드오픈 없음
- 카탈로그 힘 등급
- 1–4
- 카탈로그 문 폭
- 1100 mm
- 카탈로그 문 무게
- 80 kg
- 조절 항목
- 닫힘 속도, 마지막 닫힘 구간, 힘, 백체크
구성 차이 및 선정 조건

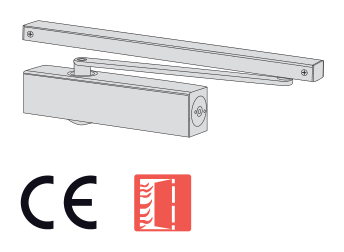

D5200의 이 주문 행은 슬라이드 레일 암에 해당합니다. 홀드오픈 없음, 제조사가 기재한 힘은 1–4입니다. 문 폭 1100 mm과 문 무게 80 kg는 구체적인 설치 위치 및 힘 조건과 함께 확인해야 합니다. 임의의 폭과 무게 조합이 허용된다는 뜻은 아닙니다.
제한 사항
- 자료는 카탈로그의 구체적인 주문 행을 기준으로 정리했습니다. 시리즈의 표준 설명만으로 현재 전체 도어나 모든 홀드오픈 구성이 인증되었다고 추정하면 안 됩니다.
- 도해는 자체 작성한 매개변수 설명이며 실물 윤곽, 타공 위치 또는 설치 템플릿을 나타내지 않습니다.
출처
CISA 영문 카탈로그, PDF 583페이지／인쇄 579페이지제조사 자료는 원문 언어로 제공됩니다.
