실린더 치수
| 사양 | 모델 문서에 기재된 치수 |
|---|---|
| A 치수 | 54.5 mm |
| B 치수 | 29.5 mm |
| L 전체 길이 | 84 mm |
고정 나사를 기준으로 양쪽 길이를 측정하세요. 실린더의 단면 형상, 캠 및 버전을 확인하세요.
관련 목록 보기사양
- 키 시스템
- AP4 S
- 구조
- 조절식 노브 축 양면 실린더
- 주문용 호칭 치수
- 55/30
- A 치수
- 54.5 mm
- B 치수
- 29.5 mm
- L 전체 길이
- 84 mm
- 코딩 구조
- 주문표 핀 위치 수 12
- 록 본체 구조
- 황동 록 본체, 이중 재질 파단 방지 보강 코어
- 키 형식
- 가동 요소가 있는 양면 삽입 니켈실버 합금 평키
- 작동 장치
- 노브 축 작동
- 카탈로그 키 품번
- 1.00810.00.0
이 규격의 작동 방식과 치수

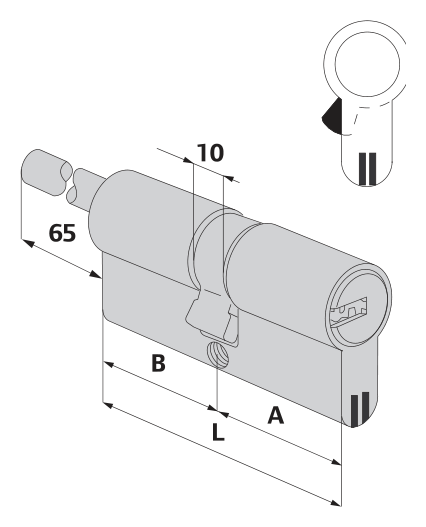

10P3S792012의 도면상 노브 축은 B 측에 있습니다. 본체 B=29.5 mm, 키 측 A=54.5 mm, L=84 mm에는 돌출 노브 축이 포함되지 않습니다. 노브 자체는 별도로 확인해야 하는 작동 부품입니다. 축형 구성을 완성된 노브가 포함된 것으로 해석하면 안 됩니다. 이 구간은 내부 에스커천 1.06458.20과 함께 사용하도록 명시되어 있습니다. 조절 가능한 것은 노브 축 구성이며 표의 A와 B를 임의로 늘이거나 줄일 수 있다는 뜻이 아닙니다.
키 시스템 및 설치 확인
AP4 S의 키 품번은 1.00810.00.0입니다. 보호 에스커천에 맞도록 긴 키 목을 사용합니다. 이 시리즈에는 침탄질화 강철 핀과 다양한 형상의 드라이버 핀이 포함됩니다. 보안 카드는 보호된 키 복제 절차에 사용됩니다, 서로 다른 시스템의 호환 근거로 사용할 수 없습니다.
모델 선정 시 먼저 10P3S792012의 주문용 호칭 치수 55/30을 기록하십시오. 그런 다음 도면에 따라 실제 치수 54.5+29.5=84 mm을 다시 확인하십시오. 호칭 치수는 주문 식별용입니다. 두 정수를 단순히 더하여 실제 외형 길이로 사용하면 안 됩니다.
제한 사항
- 치수는 카탈로그 도면의 중앙 기준점을 경계로 구분합니다. A와 B는 자동으로 문 바깥쪽과 안쪽을 뜻하지 않습니다. 설치 시 록 본체의 캠 연결부, 문 두께 및 에스커천 두께를 별도로 확인해야 합니다.
- 카탈로그의 모델과 치수는 현재 재고나 전체 도어 인증을 보증하지 않습니다. 구매 전 실제 공급품의 명판과 제조사 설치 자료를 확인하십시오.
- 카탈로그에서 06353, 06355, 06356, 06357 시리즈 노브는 주문 시 제공되는 품목으로 기재되며 이 행의 기본 구성품으로 간주하지 않습니다.
출처
CISA 2026 영문 카탈로그, 파일상 75페이지／인쇄 71페이지제조사 자료는 원문 언어로 제공됩니다.
