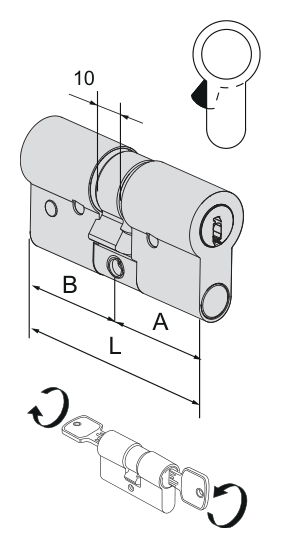

실린더 치수
| 사양 | 모델 문서에 기재된 치수 |
|---|---|
| A 치수 | 29.5 mm |
| B 치수 | 64.5 mm |
| L 전체 길이 | 94 mm |
고정 나사를 기준으로 양쪽 길이를 측정하세요. 실린더의 단면 형상, 캠 및 버전을 확인하세요.
관련 목록 보기사양
- 키 시스템
- RX
- 구조
- 클러치식 양면 실린더
- 주문용 호칭 치수
- 30/65
- A 치수
- 29.5 mm
- B 치수
- 64.5 mm
- L 전체 길이
- 94 mm
- 코딩 구조
- 능동 핀 16개, 방사형 5열 배열, 양측 제어 핀이 별도로 있습니다
- 록 본체 구조
- 황동 모듈식 록 본체, 아연 합금 연장 연결 부품
- 키 형식
- 가동 요소가 있는 양면 삽입 니켈실버 합금 평키
- 작동 장치
- 클러치식 DIN 캠
- 카탈로그 키 품번
- 1.00830.00.0
- 주문표 핀 위치 열
- 18（기술 설명에는 16 능동 핀과 양측 제어 핀이 별도로 명시되어 있습니다）
- 록 본체 조립
- 카탈로그에 명시된 모듈식
이 규격의 작동 방식과 치수
10X3M141012는 클러치식 양면 구조입니다. A=29.5 mm, B=64.5 mm, 두 구간의 합계 L=94 mm. 두 구간의 길이 차이는 35 mm입니다. 전체 길이만 보고 대칭 실린더로 교체하거나 두 구간의 방향을 뒤집으면 안 됩니다. 이 행은 카탈로그에 명시된 모듈식 구조입니다. 확장이나 수리 시 해당 연결 부품을 확인해야 합니다. 다른 시리즈의 모듈을 그대로 적용할 수 없습니다.
키 시스템 및 설치 확인
RX의 카탈로그 키 품번은 1.00830.00.0입니다. 키 블레이드 길이 16 mm. 본체 치수가 RS5와 같을 수 있지만 키 시스템과 카탈로그 품번은 다릅니다, 두 제품을 동일한 키로 여는 대체품으로 취급하면 안 됩니다. 키 복제는 원래 시스템에 맞춰야 합니다.
모델 선정 시 먼저 10X3M141012의 주문용 호칭 치수 30/65를 기록하십시오. 그런 다음 도면에 따라 실제 치수 29.5+64.5=94 mm을 다시 확인하십시오. 호칭 치수는 주문 식별용입니다. 두 정수를 단순히 더하여 실제 외형 길이로 사용하면 안 됩니다.
제한 사항
- 치수는 카탈로그 도면의 중앙 기준점을 경계로 구분합니다. A와 B는 자동으로 문 바깥쪽과 안쪽을 뜻하지 않습니다. 설치 시 록 본체의 캠 연결부, 문 두께 및 에스커천 두께를 별도로 확인해야 합니다.
- 카탈로그의 모델과 치수는 현재 재고나 전체 도어 인증을 보증하지 않습니다. 구매 전 실제 공급품의 명판과 제조사 설치 자료를 확인하십시오.
출처
CISA 2026 영문 카탈로그, 파일상 67페이지／인쇄 63페이지제조사 자료는 원문 언어로 제공됩니다.
