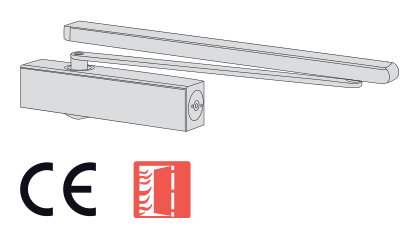

CISA 1D620003097 D6200 Mola de porta

Dimensões de montagem do fecho de porta

Confira a disposição de montagem, o tipo de braço, o peso e a largura da porta na documentação do modelo.

Especificações

Série

D6200

Sentido de montagem / abertura

Abertura para dentro

Configuração do braço

Braço de calha deslizante normal

Força indicada no catálogo

2–4

Largura de porta no catálogo

1100 mm

Peso de porta no catálogo

80 kg

Ajustes

Velocidade de fecho, golpe final, força, amortecimento de abertura

Diferenças de configuração e critérios de seleção

Esta linha de encomenda de D6200 corresponde a braço de calha deslizante normal, A força indicada pelo fabricante é 2–4. Verificar a largura de porta 1100 mm e o peso 80 kg juntamente com a posição de montagem e a força definida, não é permitida qualquer combinação de largura e peso.

Esta configuração destina-se a portas de abertura para dentro, O catálogo indica montagem do corpo na folha, E do braço ou calha no aro. Para sentido de abertura inverso, verificar a referência e o molde de montagem correspondentes, A mesma largura máxima de porta não garante intercambiabilidade.

Limitações

• Dados organizados pela linha concreta de encomenda do catálogo; A descrição das normas da série não permite presumir certificação atual da porta completa ou de todas as configurações com retenção.
• O esquema é uma explicação original dos parâmetros; não representa o contorno real nem posições de furação e não serve de molde de montagem.
