Name: CISA C3000S 30/65 Cilindro europeu de dupla entrada de chave com embraiagem (10N3S141012)
Brand: CISA

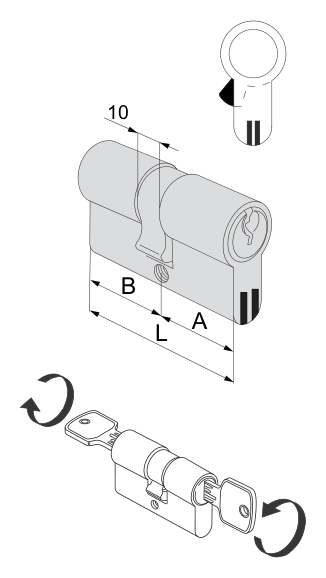

CISA 10N3S141012 — Ilustração da série, não uma foto desta variante de tamanho; consulte as especificações do modelo. — Ilustração da série, não uma foto desta variante de tamanho; consulte as especificações do modelo.Fonte da imagem

CISA 10N3S141012 B 64.5 mm, A 29.5 mm, desenho original de medição do corpo L 94 mm — Esquema original deste sítio para medir os segmentos: de acordo com o desenho original, B à esquerda, A à direita, divisão pelo eixo do parafuso central de fixação. L descreve apenas o corpo, sem eixo saliente nem botão rotativo. Desenho sem escala, não representa a forma real, não é um desenho de montagem.

Dimensões do cilindro

Dimensões da documentação do modelo
Especificações	Dimensões da documentação do modelo
Comprimento total L	94 mm
Comprimento do lado A	29.5 mm
Comprimento do lado B	64.5 mm

Meça ambos os lados a partir do parafuso de fixação. Verifique o perfil, a lingueta de acionamento e a versão do cilindro.

Consultar o catálogo relacionado

Especificações

Sistema de chaves: C3000S
Estrutura: Cilindro europeu de dupla entrada de chave com embraiagem
Modo de comando: Dupla entrada de chave com embraiagem
Dimensão nominal no catálogo: 30/65 mm
Comprimento total L: 94 mm
Comprimento do lado A: 29.5 mm
Comprimento do lado B: 64.5 mm
Número de pinos no catálogo: 6
Referência dimensional: Eixo do parafuso central de fixação; no desenho original, B fica à esquerda, A fica à direita
Documentos de reprodução de chaves: cartão de segurança

Dimensões e orientação de montagem

Neste modelo, A=29.5 mm, B=64.5 mm, corpo L=94 mm; O segmento B é mais comprido que o segmento A em 35 mm. A dimensão nominal 30/65 da tabela identifica a encomenda, para o comprimento real, consultar as colunas A, B e L.

O desenho original divide-se pelo eixo do parafuso central de fixação, O segmento B fica à esquerda, O segmento A fica à direita. Determinar a orientação pelos espelhos de ambos os lados da porta e pelo modo de comando, não deduzir o interior e o exterior pela disposição esquerda-direita na página.

Estrutura de comando e componentes associados

Construção de cilindro duplo com sistema de embraiagem, O catálogo indica gestão de reprodução cartão de segurança e reforço bimaterial antirrutura; não substituir um C3000 normal com base apenas nas dimensões.

Limitações

A e B seguem a orientação do desenho original do fabricante e não indicam diretamente o interior ou o exterior da porta; confirmar o lado de comando antes da montagem.
As dimensões nominais do catálogo diferem das medidas reais, não substituir L pela soma das dimensões comerciais.
O desenho original explica apenas os comprimentos dos segmentos do corpo; não representa o contorno real nem a maquinação da extremidade do eixo e não serve de molde de montagem.

Fontes

CISA catálogo em inglês, página física 115 / página impressa 111
