Name: CISA 57318 Fechadura de embutir de trinco de mola, ferrolho, pontos adicionais e chave de duplo palhetão (distância de entrada 70 mm; 157318730)
Brand: CISA

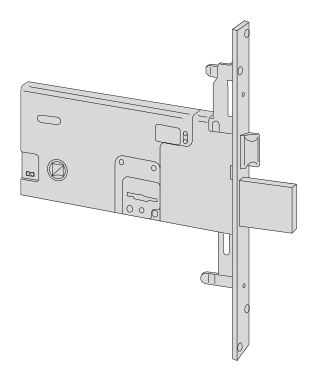

CISA 157318730 — Ilustração da série, não uma foto desta variante de tamanho; consulte as especificações do modelo. — Ilustração da série, não uma foto desta variante de tamanho; consulte as especificações do modelo.Fonte da imagem

CISA 157318730 explicação original de medição da distância de entrada fixa 70 mm — Criação original deste sítio: A distância de entrada 70 mm mede horizontalmente a referência da chapa-testa ao eixo de rotação da chave. Não é a profundidade total da caixa nem o entre-eixos do manípulo; desenho sem escala, não representa a forma real, não é um desenho de montagem.

Dimensões da fechadura e de instalação

Dimensões da documentação do modelo
Especificações	Dimensões da documentação do modelo
Distância de entrada (Distância de entrada)	70 mm
Altura da caixa	82 mm
Largura da chapa-testa	25 mm
Entre-eixos do manípulo e do eixo da chave	67 mm

Confira a distância de broca, a distância entre eixos, a testa e os pontos de fixação no desenho do modelo específico.

Consultar o catálogo relacionado

Especificações

Série do produto: 57318
Distância de entrada (Distância de entrada): 70 mm
Sistema de chaves: Chave de duplo palhetão
Estrutura do corpo da fechadura ou do cilindro: Fechadura de embutir de trinco de mola, ferrolho, pontos adicionais e chave de duplo palhetão
Altura da caixa: 82 mm
Largura da chapa-testa: 25 mm
Tratamento da caixa e da chapa-testa: Zincado
Material do ferrolho: Aço niquelado
Número de cursos de saída do ferrolho (Texto original Throws): 4
Entre-eixos do manípulo e do eixo da chave: 67 mm
Ligação dos pontos adicionais: M8 Casquilhos roscados

Compatibilidade estrutural e dimensional

A distância de entrada fixa 70 mm mede horizontalmente a chapa-testa ao eixo de rotação da chave; não é a profundidade total da caixa. Altura da caixa 82 mm, largura da chapa-testa 25 mm, número de cursos de saída do ferrolho 4. Com casquilhos roscados M8 para ligar pontos adicionais.

Uma fechadura de chave de duplo palhetão difere de uma fechadura de cilindro europeu, verificar o orifício da chave e os comandos da porta existente. Quando existir preparação para ligar hastes de extensão, verificar separadamente as hastes superior e inferior e as contra-testas correspondentes.

Verificar também o espaço de montagem dentro da folha, A posição da contra-testa e as placas dos dois lados. A mesma distância de entrada fixa não torna estruturas diferentes diretamente intercambiáveis.

Limitações

O esquema explica apenas as referências de medição, não representa a forma do produto, não utilizar para furação ou montagem.
As contra-testas, hastes de extensão e outros acessórios a pedido no catálogo não são fornecidos de série.
A aplicação ou certificação de uma série não garante a conformidade atual de qualquer porta completa.

Fontes

CISA 2026 catálogo em inglês, página física 188 / página impressa 184

Os documentos dos fabricantes são disponibilizados no idioma original.
