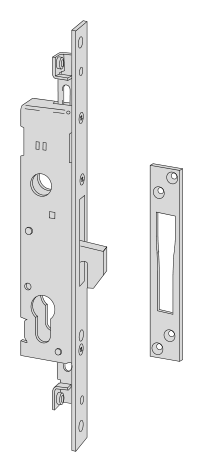

CISA 146260300 Fechadura mecânica de lingueta rotativa (Distância de entrada 30 mm)

Dimensões da fechadura e de instalação

Confira a distância de broca, a distância entre eixos, a testa e os pontos de fixação no desenho do modelo específico.

Especificações

Série

Fechadura de lingueta rotativa

Modo de acionamento

Mecânico

Estrutura de trancamento

Gancho em aço laminado

Distância de entrada E

30 mm

Largura da chapa-testa

22 mm

Perfil da chapa-testa

Plano

Material da chapa-testa

Aço inoxidável

Interface do cilindro

Cilindro europeu a encomendar separadamente

Ligação dos pontos adicionais

Preparação para pontos de trancamento adicionais, hastes de extensão ligadas por pernos roscados

Dimensões de montagem e chapa-testa

Distância de entrada deste modelo 30 mm, largura da chapa-testa 22 mm. Ao verificar a ranhura do bordo da porta, confirmar também a posição real dos furos de fixação e do cilindro.

Estrutura de trancamento e componentes associados

O gancho em aço laminado deve engatar na contra-testa correspondente, A seleção depende sobretudo da posição do alojamento e do espaço de engate; evitar substituir por alojamento de ferrolho reto. Este modelo prevê pontos adicionais e ligação das hastes por pernos roscados, selecionar separadamente as hastes e reenvios do catálogo segundo o plano de montagem.

Esta página descreve uma versão mecânica. Se for necessário motor, dispositivo de retenção em abertura ou contra-testa elétrica, verificar os modelos compatíveis com o acessório correspondente.

Limitações

• O desenho explica apenas as relações dimensionais indicadas; não representa a forma do produto nem os furos de fixação e não serve de molde de montagem.
• Verificar os alojamentos, as ligações e a compatibilidade com a porta completa nas instruções do fabricante para este modelo.
