CISA 10715305097 แผ่นรองติดตั้งเหล็กสำหรับโช้คอัพประตู

ขนาดติดตั้งโช้คอัพประตู

ตรวจสอบรูปแบบการติดตั้ง ประเภทแขน น้ำหนักและความกว้างของประตูตามเอกสารของรุ่น

ข้อมูลจำเพาะ

ชิ้นส่วน

แผ่นรองติดตั้งเหล็ก

ซีรีส์ที่รองรับตามแค็ตตาล็อก

C1610 05, C1611 05, C2110 03

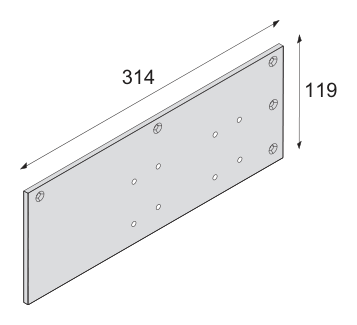

ความยาวในภาพ

314 mm

ความสูงในภาพ

119 mm

ความแตกต่างของการกำหนดค่าและเงื่อนไขการเลือก

แผ่นรองเหล็กนี้มีความยาวในภาพ 314 mm, ความสูง 119 mm, ความเข้ากันได้ C1610 05, C1611 05, C2110 03. ความยาวและความสูงอธิบายรูปร่างภายนอกแผ่นรอง, ไม่สามารถแทนระยะศูนย์กลางรูสกรู, เส้นผ่านศูนย์กลางรูหรือพื้นที่ติดตั้งที่มีบนวงกบ.

เมื่อเทียบกับแผ่นรองความสูงอื่นในซีรีส์เดียวกัน, รูปร่างและพื้นที่ครอบคลุมบนผิวติดตั้งต่างกัน; ในการจัดซื้อควรตรวจสอบรหัสที่ถูกต้องและแบบตำแหน่งรูของผู้ผลิตพร้อมกัน.

ข้อจำกัด

• ข้อมูลจัดเรียงตามรายการสั่งซื้อเฉพาะในแค็ตตาล็อก; ห้ามใช้คำอธิบายมาตรฐานของซีรีส์สรุปว่าชุดประตูหรือการกำหนดค่าค้างเปิดทั้งหมดได้รับการรับรองในปัจจุบัน.
• ภาพประกอบเป็นคำอธิบายพารามิเตอร์ที่จัดทำขึ้น ไม่ได้แสดงเส้นขอบผลิตภัณฑ์จริง ตำแหน่งเจาะรู หรือแบบติดตั้ง
