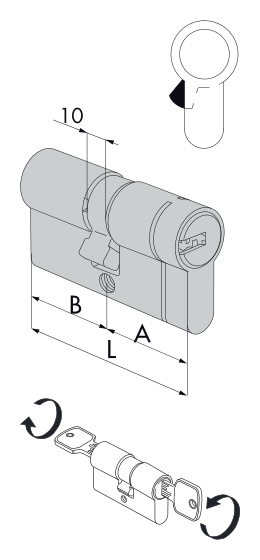

ขนาดไส้กุญแจ
| ข้อมูลจำเพาะ | ขนาดจากเอกสารของรุ่น |
|---|---|
| ขนาด A | 49.5 mm |
| ขนาด B | 59.5 mm |
| ความยาวรวม L | 109 mm |
วัดทั้งสองด้านจากสกรูยึด ตรวจสอบรูปทรง ลูกเบี้ยว และรุ่นย่อยของไส้กุญแจ
ดูรายการที่เกี่ยวข้องข้อมูลจำเพาะ
- ระบบกุญแจ
- Astral Tekno PRO
- โครงสร้าง
- ไส้กุญแจสองด้านแบบคลัตช์
- ขนาดทางการค้า
- 50/60
- ขนาด A
- 49.5 mm
- ขนาด B
- 59.5 mm
- ความยาวรวม L
- 109 mm
- โครงสร้างรหัส
- ระบบรหัส 10 ตำแหน่งพิน
- โครงสร้างตัวล็อก
- ตัวล็อกทองเหลือง, มีรอยบากควบคุมการหัก
- รูปแบบดอกกุญแจ
- ดอกกุญแจแบนทองเหลืองชุบนิกเกิลที่เสียบได้สองทิศทาง
- กลไกการทำงาน
- แคม DIN แบบคลัตช์
การทำงานและขนาดของรุ่นย่อยนี้
10M3T136012 เป็นโครงสร้างไส้กุญแจสองด้านแบบคลัตช์, A=49.5 mm, B=59.5 mm, ความยาวรวมทั้งสองส่วน L=109 mm. ความยาวสองส่วนต่างกัน 10 mm, ห้ามพิจารณาเพียงความยาวรวมแล้วเปลี่ยนเป็นไส้กุญแจสมมาตรหรือสลับทิศทางของสองส่วน.
ระบบกุญแจและการตรวจสอบการติดตั้ง
ซีรีส์นี้ใช้รอยบากควบคุมการหักและพินควบคุมเหล็กสองด้าน. บัตรความปลอดภัย ใช้ในกระบวนการทำดอกกุญแจที่มีการควบคุม; ไม่ใช่หลักฐานความเข้ากันได้ของกุญแจแบบสากล.
เมื่อเลือก 10M3T136012 ให้บันทึกขนาดทางการค้า 50/60 ก่อน, จากนั้นตรวจสอบขนาดจริง 49.5+59.5=109 mm กับภาพอีกครั้ง. ขนาดทางการค้าใช้ระบุรายการสั่งซื้อ, ไม่สามารถบวกจำนวนเต็มทั้งสองโดยตรงเพื่อหาความยาวภายนอกจริง.
ข้อจำกัด
- ขนาดแบ่งตามจุดอ้างอิงกลางในภาพแค็ตตาล็อก; A และ B ไม่ได้หมายถึงด้านนอกและด้านในประตูโดยอัตโนมัติ เมื่อติดตั้งต้องตรวจสอบจุดเชื่อมต่อแคมกับตัวล็อก ความหนาประตู และความหนาแหวนครอบเพิ่มเติม
- รุ่นและขนาดในแค็ตตาล็อกไม่ได้ยืนยันสินค้าคงคลังปัจจุบันหรือการรับรองชุดประตู; ก่อนจัดซื้อให้ตรวจสอบป้ายรุ่นของสินค้าที่ส่งมอบจริงและเอกสารติดตั้งจากผู้ผลิต.
แหล่งอ้างอิง
CISA 2026 แค็ตตาล็อกภาษาอังกฤษ, หน้าไฟล์ 93 / เลขหน้าพิมพ์ 89เอกสารผู้ผลิตแสดงในภาษาต้นฉบับ
