ขนาดไส้กุญแจ
| ข้อมูลจำเพาะ | ขนาดจากเอกสารของรุ่น |
|---|---|
| ขนาด A | 29.5 mm |
| ขนาด B | 39.5 mm |
| ความยาวรวม L | 69 mm |
วัดทั้งสองด้านจากสกรูยึด ตรวจสอบรูปทรง ลูกเบี้ยว และรุ่นย่อยของไส้กุญแจ
ดูรายการที่เกี่ยวข้องข้อมูลจำเพาะ
- ระบบกุญแจ
- AP4 S
- โครงสร้าง
- ไส้กุญแจสองด้านพร้อมแกนลูกบิด
- ขนาดทางการค้า
- 30/40
- ขนาด A
- 29.5 mm
- ขนาด B
- 39.5 mm
- ความยาวรวม L
- 69 mm
- โครงสร้างรหัส
- จำนวนตำแหน่งพินในตารางสั่งซื้อ 12
- โครงสร้างตัวล็อก
- ตัวล็อกทองเหลือง, แกนเสริมแรงสองวัสดุต้านการหัก
- รูปแบบดอกกุญแจ
- ดอกกุญแจแบนโลหะผสมนิกเกิลซิลเวอร์ที่เสียบได้สองทิศทางและมีชิ้นส่วนเคลื่อนไหว
- กลไกการทำงาน
- ใช้งานด้วยแกนลูกบิด
- รหัสชิ้นส่วนดอกกุญแจในแค็ตตาล็อก
- 1.00810.00.0
การทำงานและขนาดของรุ่นย่อยนี้

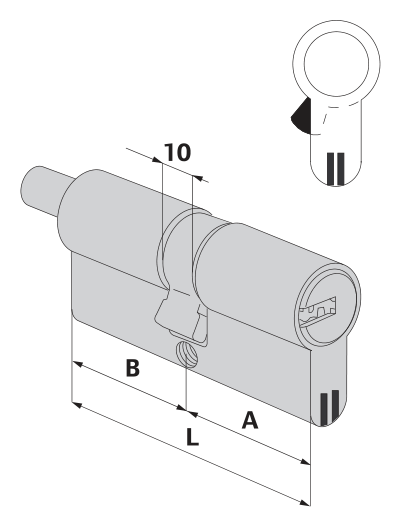

แกนลูกบิดในภาพของ 10P3S282012 อยู่ด้าน B; ตัวเรือน B=39.5 mm, ด้านดอกกุญแจ A=29.5 mm, L=69 mm ไม่รวมแกนลูกบิดที่ยื่นออกมา. ตัวลูกบิดเป็นชิ้นส่วนใช้งานที่ต้องตรวจสอบแยกต่างหาก, การกำหนดค่าแบบแกนไม่ได้หมายความว่ามีลูกบิดครบชุดให้มาด้วย.
ระบบกุญแจและการตรวจสอบการติดตั้ง
AP4 S มีรหัสชิ้นส่วนดอกกุญแจ 1.00810.00.0, ใช้คอกุญแจยาวเพื่อให้เข้ากับแหวนครอบป้องกัน. ซีรีส์นี้มีพินเหล็กชุบคาร์บอนไนไตรดิ้งและพินขับรูปทรงต่างกัน; บัตรความปลอดภัย ใช้ในกระบวนการทำดอกกุญแจที่มีการควบคุม, ไม่สามารถใช้เป็นหลักฐานว่าระบบต่างกันใช้งานร่วมกันได้.
เมื่อเลือก 10P3S282012 ให้บันทึกขนาดทางการค้า 30/40 ก่อน, จากนั้นตรวจสอบขนาดจริง 29.5+39.5=69 mm กับภาพอีกครั้ง. ขนาดทางการค้าใช้ระบุรายการสั่งซื้อ, ไม่สามารถบวกจำนวนเต็มทั้งสองโดยตรงเพื่อหาความยาวภายนอกจริง.
ข้อจำกัด
- ขนาดแบ่งตามจุดอ้างอิงกลางในภาพแค็ตตาล็อก; A และ B ไม่ได้หมายถึงด้านนอกและด้านในประตูโดยอัตโนมัติ เมื่อติดตั้งต้องตรวจสอบจุดเชื่อมต่อแคมกับตัวล็อก ความหนาประตู และความหนาแหวนครอบเพิ่มเติม
- รุ่นและขนาดในแค็ตตาล็อกไม่ได้ยืนยันสินค้าคงคลังปัจจุบันหรือการรับรองชุดประตู; ก่อนจัดซื้อให้ตรวจสอบป้ายรุ่นของสินค้าที่ส่งมอบจริงและเอกสารติดตั้งจากผู้ผลิต.
- แค็ตตาล็อกระบุลูกบิดซีรีส์ 06353, 06355, 06356 และ 06357 เป็นอุปกรณ์ตามสั่ง ไม่ถือเป็นอุปกรณ์มาตรฐานในรายการนี้
แหล่งอ้างอิง
CISA 2026 แค็ตตาล็อกภาษาอังกฤษ, หน้าไฟล์ 74 / เลขหน้าพิมพ์ 70เอกสารผู้ผลิตแสดงในภาษาต้นฉบับ
