CISA Tekno iNOVATE 35/55 ไส้กุญแจสองด้านแบบคลัตช์ (10T31132012)

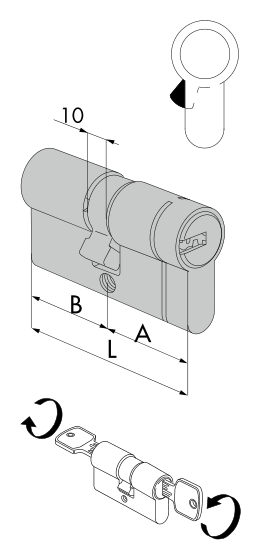

ขนาดไส้กุญแจ

วัดทั้งสองด้านจากสกรูยึด ตรวจสอบรูปทรง ลูกเบี้ยว และรุ่นย่อยของไส้กุญแจ

ข้อมูลจำเพาะ

ระบบกุญแจ

Tekno iNOVATE

โครงสร้าง

ไส้กุญแจสองด้านแบบคลัตช์

ขนาดทางการค้า

35/55

ขนาด A

34.5 mm

ขนาด B

54.5 mm

ความยาวรวม L

89 mm

โครงสร้างรหัส

ตำแหน่งพิน 11: 7 แบบแอ็กทีฟ, 4 แบบแพสซีฟ

โครงสร้างตัวล็อก

ตัวเรือนและแกนไส้กุญแจทองเหลือง

รูปแบบดอกกุญแจ

ดอกกุญแจแบนโลหะผสมนิกเกิลซิลเวอร์ที่เสียบได้สองทิศทาง

กลไกการทำงาน

แคม DIN แบบคลัตช์

รหัสชิ้นส่วนดอกกุญแจในแค็ตตาล็อก

1.00690.10.0

การทำงานและขนาดของรุ่นย่อยนี้

10T31132012 เป็นโครงสร้างไส้กุญแจสองด้านแบบคลัตช์, A=34.5 mm, B=54.5 mm, ความยาวรวมทั้งสองส่วน L=89 mm. ความยาวสองส่วนต่างกัน 20 mm, ห้ามพิจารณาเพียงความยาวรวมแล้วเปลี่ยนเป็นไส้กุญแจสมมาตรหรือสลับทิศทางของสองส่วน.

ระบบกุญแจและการตรวจสอบการติดตั้ง

Tekno iNOVATE มีรหัสชิ้นส่วนดอกกุญแจ 1.00690.10.0, ความยาวใบกุญแจ 16 mm, หนา 2.9 mm. แกนไส้กุญแจมีพินควบคุมเหล็กทั้งสองด้านและพินขับเหล็กชุบแข็งรูปทรงต่างกัน; การตรวจสอบขนาดดอกกุญแจและความยาวสองด้านของไส้กุญแจเป็นคนละขั้นตอน.

เมื่อเลือก 10T31132012 ให้บันทึกขนาดทางการค้า 35/55 ก่อน, จากนั้นตรวจสอบขนาดจริง 34.5+54.5=89 mm กับภาพอีกครั้ง. ขนาดทางการค้าใช้ระบุรายการสั่งซื้อ, ไม่สามารถบวกจำนวนเต็มทั้งสองโดยตรงเพื่อหาความยาวภายนอกจริง.

ข้อจำกัด

• ขนาดแบ่งตามจุดอ้างอิงกลางในภาพแค็ตตาล็อก; A และ B ไม่ได้หมายถึงด้านนอกและด้านในประตูโดยอัตโนมัติ เมื่อติดตั้งต้องตรวจสอบจุดเชื่อมต่อแคมกับตัวล็อก ความหนาประตู และความหนาแหวนครอบเพิ่มเติม
• รุ่นและขนาดในแค็ตตาล็อกไม่ได้ยืนยันสินค้าคงคลังปัจจุบันหรือการรับรองชุดประตู; ก่อนจัดซื้อให้ตรวจสอบป้ายรุ่นของสินค้าที่ส่งมอบจริงและเอกสารติดตั้งจากผู้ผลิต.
