CISA Tekno iNOVATE 30/10 ไส้กุญแจครึ่งตัว (10T31402012)

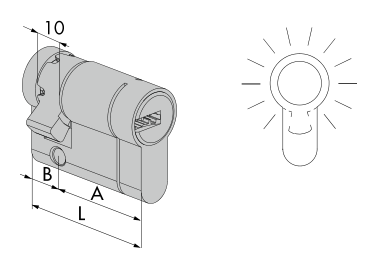

ขนาดผลิตภัณฑ์

เปรียบเทียบขนาดโดยรวมและจุดยึดกับเอกสารของผลิตภัณฑ์นั้น

ข้อมูลจำเพาะ

ระบบกุญแจ

Tekno iNOVATE

โครงสร้าง

ไส้กุญแจครึ่งตัว

ขนาดทางการค้า

30/10

ขนาด A

29.5 mm

ขนาด B

10 mm

ความยาวรวม L

39.5 mm

โครงสร้างรหัส

ตำแหน่งพิน 11: 7 แบบแอ็กทีฟ, 4 แบบแพสซีฟ

โครงสร้างตัวล็อก

ตัวเรือนและแกนไส้กุญแจทองเหลือง

รูปแบบดอกกุญแจ

ดอกกุญแจแบนโลหะผสมนิกเกิลซิลเวอร์ที่เสียบได้สองทิศทาง

กลไกการทำงาน

ปรับแคมได้ 14 ตำแหน่ง

รหัสชิ้นส่วนดอกกุญแจในแค็ตตาล็อก

1.00690.10.0

การทำงานและขนาดของรุ่นย่อยนี้

10T31402012 ใช้ดอกกุญแจได้เพียงด้านเดียว, A=29.5 mm, อีกส่วนหนึ่ง B=10 mm; ขนาดทางการค้า 30/10 ไม่ได้หมายถึงไส้กุญแจสองด้านที่เสียบดอกกุญแจได้ทั้งสองด้าน. ปรับแคมได้ 14 ตำแหน่ง, เมื่อตรวจสอบความเข้ากันได้ต้องยืนยันมุมเริ่มต้นและข้อกำหนดการขับกลไกตัวล็อก.

ระบบกุญแจและการตรวจสอบการติดตั้ง

Tekno iNOVATE มีรหัสชิ้นส่วนดอกกุญแจ 1.00690.10.0, ความยาวใบกุญแจ 16 mm, หนา 2.9 mm. แกนไส้กุญแจมีพินควบคุมเหล็กทั้งสองด้านและพินขับเหล็กชุบแข็งรูปทรงต่างกัน; การตรวจสอบขนาดดอกกุญแจและความยาวสองด้านของไส้กุญแจเป็นคนละขั้นตอน.

เมื่อเลือก 10T31402012 ให้บันทึกขนาดทางการค้า 30/10 ก่อน, จากนั้นตรวจสอบขนาดจริง 29.5+10=39.5 mm กับภาพอีกครั้ง. ขนาดทางการค้าใช้ระบุรายการสั่งซื้อ, ไม่สามารถบวกจำนวนเต็มทั้งสองโดยตรงเพื่อหาความยาวภายนอกจริง.

ข้อจำกัด

• ขนาดแบ่งตามจุดอ้างอิงกลางในภาพแค็ตตาล็อก; A และ B ไม่ได้หมายถึงด้านนอกและด้านในประตูโดยอัตโนมัติ เมื่อติดตั้งต้องตรวจสอบจุดเชื่อมต่อแคมกับตัวล็อก ความหนาประตู และความหนาแหวนครอบเพิ่มเติม
• รุ่นและขนาดในแค็ตตาล็อกไม่ได้ยืนยันสินค้าคงคลังปัจจุบันหรือการรับรองชุดประตู; ก่อนจัดซื้อให้ตรวจสอบป้ายรุ่นของสินค้าที่ส่งมอบจริงและเอกสารติดตั้งจากผู้ผลิต.
