CISA Tekno iNOVATE 55/30 ไส้กุญแจสองด้านพร้อมแกนลูกบิดปรับได้ (10T31792012)

ขนาดไส้กุญแจ

วัดทั้งสองด้านจากสกรูยึด ตรวจสอบรูปทรง ลูกเบี้ยว และรุ่นย่อยของไส้กุญแจ

ข้อมูลจำเพาะ

ระบบกุญแจ

Tekno iNOVATE

โครงสร้าง

ไส้กุญแจสองด้านพร้อมแกนลูกบิดปรับได้

ขนาดทางการค้า

55/30

ขนาด A

54.5 mm

ขนาด B

29.5 mm

ความยาวรวม L

84 mm

โครงสร้างรหัส

ตำแหน่งพิน 11: 7 แบบแอ็กทีฟ, 4 แบบแพสซีฟ

โครงสร้างตัวล็อก

ตัวเรือนและแกนไส้กุญแจทองเหลือง

รูปแบบดอกกุญแจ

ดอกกุญแจแบนโลหะผสมนิกเกิลซิลเวอร์ที่เสียบได้สองทิศทาง

กลไกการทำงาน

ใช้งานด้วยแกนลูกบิด

รหัสชิ้นส่วนดอกกุญแจในแค็ตตาล็อก

1.00690.10.0

การทำงานและขนาดของรุ่นย่อยนี้

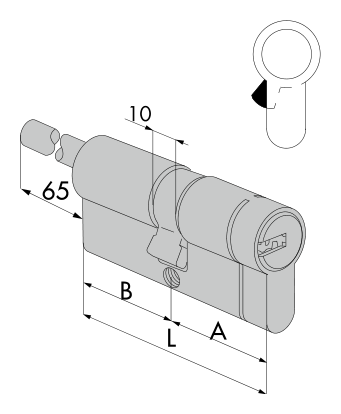

แกนลูกบิดในภาพของ 10T31792012 อยู่ด้าน B; ตัวเรือน B=29.5 mm, ด้านดอกกุญแจ A=54.5 mm, L=84 mm ไม่รวมแกนลูกบิดที่ยื่นออกมา. ตัวลูกบิดเป็นชิ้นส่วนใช้งานที่ต้องตรวจสอบแยกต่างหาก, การกำหนดค่าแบบแกนไม่ได้หมายความว่ามีลูกบิดครบชุดให้มาด้วย.

ระบบกุญแจและการตรวจสอบการติดตั้ง

Tekno iNOVATE มีรหัสชิ้นส่วนดอกกุญแจ 1.00690.10.0, ความยาวใบกุญแจ 16 mm, หนา 2.9 mm. แกนไส้กุญแจมีพินควบคุมเหล็กทั้งสองด้านและพินขับเหล็กชุบแข็งรูปทรงต่างกัน; การตรวจสอบขนาดดอกกุญแจและความยาวสองด้านของไส้กุญแจเป็นคนละขั้นตอน.

เมื่อเลือก 10T31792012 ให้บันทึกขนาดทางการค้า 55/30 ก่อน, จากนั้นตรวจสอบขนาดจริง 54.5+29.5=84 mm กับภาพอีกครั้ง. ขนาดทางการค้าใช้ระบุรายการสั่งซื้อ, ไม่สามารถบวกจำนวนเต็มทั้งสองโดยตรงเพื่อหาความยาวภายนอกจริง.

ข้อจำกัด

• ขนาดแบ่งตามจุดอ้างอิงกลางในภาพแค็ตตาล็อก; A และ B ไม่ได้หมายถึงด้านนอกและด้านในประตูโดยอัตโนมัติ เมื่อติดตั้งต้องตรวจสอบจุดเชื่อมต่อแคมกับตัวล็อก ความหนาประตู และความหนาแหวนครอบเพิ่มเติม
• รุ่นและขนาดในแค็ตตาล็อกไม่ได้ยืนยันสินค้าคงคลังปัจจุบันหรือการรับรองชุดประตู; ก่อนจัดซื้อให้ตรวจสอบป้ายรุ่นของสินค้าที่ส่งมอบจริงและเอกสารติดตั้งจากผู้ผลิต.
• แค็ตตาล็อกระบุลูกบิดซีรีส์ 06353, 06355, 06356 และ 06357 เป็นอุปกรณ์ตามสั่ง ไม่ถือเป็นอุปกรณ์มาตรฐานในรายการนี้
